2022年5月，北京國電檢測參加某電廠C級檢修金屬監督檢測，檢測過程中按照技術協議要求對1#機組汽輪機相關受監部件開展無損檢測與理化檢驗工作。其中汽輪機#1號軸瓦下半在進行超聲波檢測時，發現一處250 mm(弧長)×105 mm(寬度)區域的脫胎缺陷。依據缺陷評級標準，承載區域Ⅰ級合格，該軸瓦評為Ⅴ級，不合格。

1#機組汽輪機為高壓抽汽背壓式汽輪機，與發電機及其附屬設備配套用于電廠、化工等行業。汽輪機型號為CB25-92/4.4/1.4，屬單缸、沖動、抽背式汽輪機，具有一級調整抽汽。額定功率25 MW，最大功率29 MW，主汽門前蒸汽壓力9.2 MPa，主汽門前蒸汽溫度535 ℃。

轉子為整鍛結構：包括高壓單列調節級、中壓單列調節級在內的第1級到第7級葉輪與軸整鍛為一體。前軸承與推力軸承合并為一徑向推力聯合軸承裝于前軸承座內，后軸承與發電機前軸承同裝于后軸承座內。汽輪機轉子與發電機轉子用剛性聯軸器聯接。汽輪機轉子采用鉻鉬釩珠光體鋼整體鍛造，轉子旋轉方向為(自機頭側看)順時針旋轉。

檢測情況

1. 檢測標準：DL/T 297-2011《汽輪發電機合金軸瓦超聲波檢測》;

2. 超聲波儀器：有效期內汕超CTS-1002型，設備編號GDJC-UT-018;

3. 超聲波探頭：雙晶5Pφ8F6;

4. 檢測靈敏度：探頭置于參考試塊合金與襯背材料結合良好部位，將界面波調整至滿屏80%，增益4 dB;

5. 1號軸瓦合金層厚度：6 mm;

6. 無損檢測過程及缺陷照片如下：

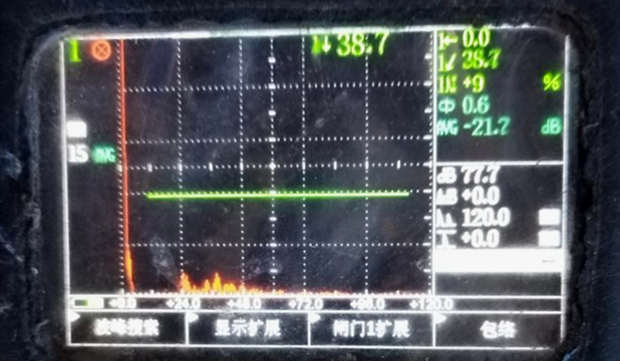

(1) 無脫胎區域，在靈敏度為77.7 dB時，巴士合金結合面反射波很低，僅為4%屏高左右，如圖1所示。

圖1 無脫胎區域波形

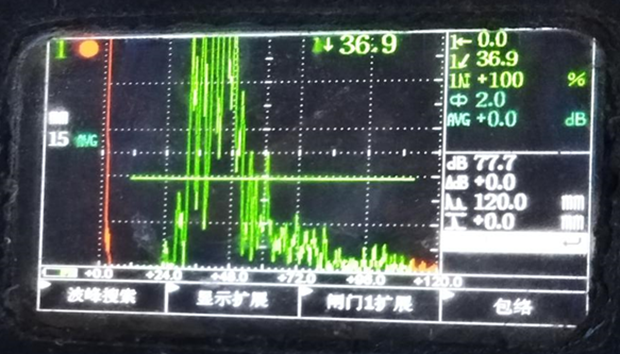

(2) 脫胎區域，在掃查靈敏度波幅77.7 dB不變時，巴士合金結合面反射波已經高出100%波幅，如圖2所示。

圖2 有脫胎區域波形

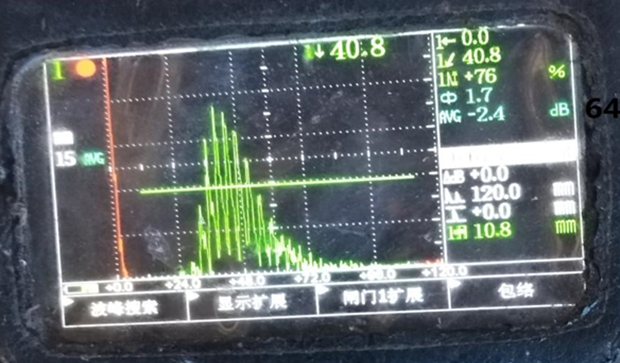

(3) 將巴士合金結合面反射波降到屏幕80%時，靈敏度顯示為64.7 dB，如圖3所示。

圖3 有脫胎區域波形

檢測結果確定

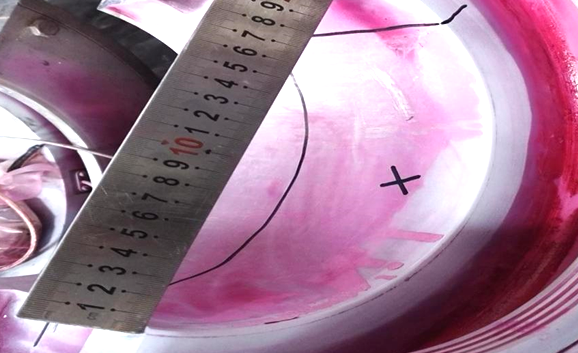

在超聲波檢測發現結合面多次反射波后，按照半波高度法確定脫胎面積，同時對軸瓦外表面巴士合金結合面進行了滲透檢測，發現外側結合面處約250 mm明顯的脫胎跡痕顯示，如圖4所示。綜合超聲波檢測與滲透檢測結果，判定該軸瓦不合格。

圖4 滲透檢測復合脫胎區域

經驗分享

軸瓦作為電力行業非常重要的汽輪機部件，它的工作狀況是十分惡劣的：高溫高壓蒸汽在汽輪機內膨脹做功，將內能轉化成機械能，此時軸瓦經受著沖刷、高速磨損等工況。運行中的汽輪機軸瓦處于極復雜的應力狀態，往往由于鑄造復合質量差、機加工質量不佳、組裝工藝不良、運行工況變動等因素的影響造成軸瓦脫胎。軸瓦存在缺陷是極大的安全生產隱患，一但軸瓦在運行中發生脫胎，將導致冷卻油溫過高，輕則非停，重則對汽輪機轉子、葉片、隔板等造成極大的損害，嚴重影響機組的安全穩定運行。

此次檢測結束后把缺陷通知單交給業主，為了有效避免因軸瓦失效導致的停機事故，電廠業主最終在有備件的情況下對該脫胎軸瓦進行了更換處理。作為檢測單位，北京國電檢測在提供技術服務的過程中，檢測人員嚴格執行標準要求，采用規定的儀器與探頭，保證檢測結果的準確性與有效性，為所服務的業主提供電站部件安全管理的依據，保證機組安全穩定地運行。
