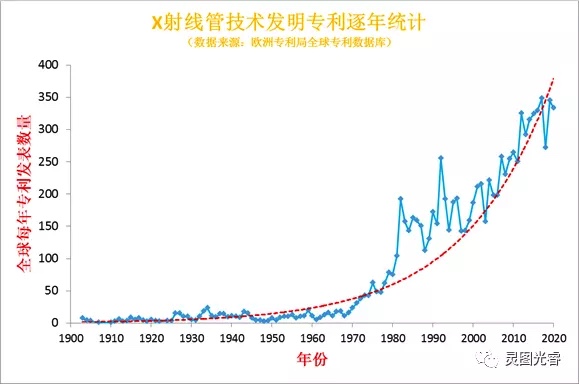

1895年，德國物理學家倫琴意外發現當一束高能量的電子撞擊在一塊金屬靶時，可以產生一種看不見的光能夠讓膠片曝光，他將這種看不見的光命名為X射線（意為“未知的射線”），而這種通過加速電子撞擊金屬靶產生X射線的管狀裝置也被稱為X射線管。時至今日，作為一種便于人工調控的X射線源，X射線管在醫學疾病診斷、工業無損檢測、材料結構分析、公共安全保障等眾多領域有著廣泛的應用。一個常見的X射線管如下圖所示。 1. 工作原理

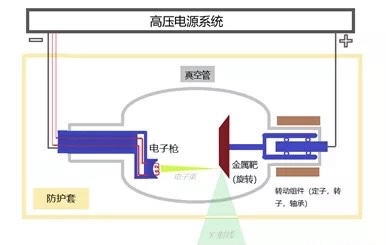

我們首先來了解一下X射線管的基本工作原理。這是一張X射線管的簡化結構圖，它由以下幾個主要部分組成：
（1）     高壓電源：提供數十至數百千伏直流電壓加速電子，并向電子槍提供低壓加熱電流
（2）     電子槍：連接陰極（負極），通常通過加熱鎢絲來發射電子（熱陰極），也有不通過加熱的方式發射電子（冷陰極）
（3）     金屬靶：連接陽極（正極），一般材料是能耐高溫的鎢，連上導熱性強的銅塊（固定靶）或鉬棒（轉動靶，如圖所示）
（4）    真空管：密封玻璃管，為電子束和電子槍/金屬靶維持真空環境
（5）     防護套：屏蔽除底部出射窗口可以射出的X射線，并提供向外界散熱和電絕緣（比如內部充滿不導電的油將熱量循環排出）

當控制系統發出一個“曝光”信號時，高壓電路連通，金屬靶上被施加的正極電勢吸引并加速電子槍里的自由電子從而產生高能電子束，電子槍頭一般設計成杯型結構以用于聚焦電子束，在撞擊金屬靶后，電子束的一小部分動能（約1%）轉化成X射線，而其余大部分動能（約99%）則轉化為熱量，失去動能的電子則被金屬靶吸收并流向電源正極，而X射線則從靶表面射出。X射線管在設計上需要充分考慮金屬靶和整個防護套的散熱能力，有限的散熱設計將直接限制X射線的曝光強度和頻率，一種常見的設計是使用轉動的盤狀金屬靶將熱量分散，在管外使用電絕緣的油吸收熱量再循環到外界，電子槍組件和金屬靶及轉動部分都需要置于真空環境中以避免空氣對鎢絲和靶的高溫氧化反應。

2. 主要參數指標

根據應用場景的不同，X射線管會有相應不同的設計，下面介紹一下X射線管的主要設計參數，包括管電壓，源焦點大小，管功率，視野放大率等。
· 管電壓即陽極金屬靶和陰極電子槍之間的電勢差，它決定了X射線的能量，能量越高，X射線穿透物體的能力就越強，同時越高的管電壓能提高產生X射線的效率，但當X射線用于檢測成像時，圖像對比度會隨著X射線能量的提高而降低，一般檢測小尺寸物體使用低電壓（比如30到160千伏），檢測大尺寸及高密度的金屬物體使用高電壓（比如225到450千伏）。
· 源焦點大小對應于電子束聚焦在靶上的面積，也是發射X射線的“光源”大小，它是決定成像分辨率的最重要參數，當我們對成像分辨率的要求越高，比如探測電路板上細小的缺陷時，所需要的源焦點就越小，在上圖中金屬靶有一個傾斜的角度，這種設計可以大大減小源焦點在下方視角的有效大小。
· 管功率決定了曝光時管內流過的電流大小，功率越大，相同曝光時間里所產生的X射線強度就越大，但同樣產生的熱量也越多，當源焦點很小時，瞬間產生的熱量如果過高，焦點區域的靶材會因瞬間上升的溫度而熔化甚至汽化，因此可用的最大管功率受限于源焦點的大小，焦點越小，可用的管功率就越低，另外金屬靶及管的整體散熱效率也影響可用管功率的大小。
· 視野放大就像拿放大鏡“透視”物體局部的細節，盡管這和整個成像系統有關，X射線管的設計對視野放大率有著直接的影響，為了放大視場中的某個局部，通常可以通過縮短物體與X光源之間的距離增加幾何放大率，源焦點到出射窗口的距離越近，允許的物體與X光源距離越近，則可以達到的幾何放大率就越大。
另外靶材料的選擇也是重要的設計考量，比如K-線X光成像使用鉬或銠等其他金屬作為靶材。

3. 高分辨率的實現

在工業無損檢測中，有許多應用場合對成像的分辨率要求越來越高，前面說到越高的分辨率要求越小的X光源焦點，前述的基于傳統X射線管的設計最小焦點只能做到幾百微米，很難滿足檢測具有細微結構的物體比如電子電路板這類的應用要求，而能勝任這類要求的叫做微焦點X射線管，它們的源焦點大小通常在50微米以下，最小可以達到1微米甚至幾百納米。下圖是一張微焦點X射線管的截面圖：
可以看到，在陰極電子槍和陽極靶之間，增加了用于聚焦電子束的線圈，通入線圈的電流可以根據不同的管電壓功率進行調整以達到精確控制和聚焦電子束的目的，配合電子槍中更小的電子源（燈絲），可以使得電子束撞擊靶時聚焦在小于50微米的焦點上。

同時，在結構上微焦點X射線管分為開管和閉管。開管被設計成易于拆卸的拼裝組合，方便更換電子槍的燈絲或其他使用壽命有限的部件，中間細長的管腔連接到一個高性能的真空泵，在打開關閉后，真空泵可以在幾分鐘內制造高度的真空環境。相比之下，閉管X射線管一般是一次性封裝在真空玻璃管中，不易于更換內部損壞的部件。 另外金屬靶的設計也有很大不同，上圖所示是一種穿透式的靶，一般僅有幾微米厚度，靶自身對產生的X射線吸收很少，最外面貼上一層低密度的支撐材料（如鈹，對X射線幾乎“透明”）以保護真空環境，這種設計的最大好處是可以將物體放在離焦點很近的位置上，從而獲得最大的顯微放大率，特別適合觀察被測物體的微小局部細節。

但是，微焦點管的一個主要缺陷是管功率極低，根據靶材的不同，50微米焦點大小時最大功率在20-40瓦，10微米時在4-8瓦，而1微米時僅有0.4-0.8瓦，相比之下，一個使用旋轉金屬靶具有1毫米焦點的傳統X射線管的功率可以高達20千瓦。受限于很低的功率，微焦點管成像所需要的時間往往較長。

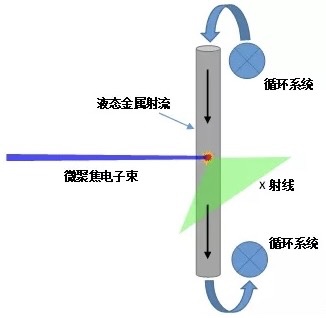

有些微焦點管使用類似于傳統管的反射式金屬靶，這樣利于提高靶的熱容量，可以一定程度上提高功率，如下圖所示： 還有一種更新的設計將固態的金屬靶換成液態射流金屬合金，在這種設計中，電子束聚焦在一道流動的液態金屬柱（即“射流金屬合金”）上，如下圖所示，流動的液態金屬通過循環系統將熱量快速轉移排出，這種設計可以在達到同樣微焦點大小時將功率提高十倍左右。
另外，在電子發射端，電子槍的鎢絲可以被換成更加細小的硼化鑭晶體，不僅可以提高電流載荷，產生的電子束也更加緊密，可以進一步減小焦點的大小。
