早在19世紀科學界就開始了關于PSF衍射的理論研究，近年來，將PSF引入PET/CT系統是一項重要的技術革新。傳統PET設備沒有考慮探測器的幾何形狀對成像的影響，會導致PET的空間分辨率和信噪比從中心至周邊視野逐漸降低。

PET的晶體和探測器成環狀排列，且晶體有一定厚度，當γ光子抵達晶體時，在轉換成閃爍光之前會穿行一段距離。因此，當γ光子來源于中心視野，入射角度與晶體垂直，系統能夠正確判定響應線(LOR)的位置;而當γ光子來源于周邊視野，其入射角度可能偏離垂直方向，則會穿行數個晶體后才轉換為閃爍光，造成系統錯誤判定響應線的位置(圖1)，導致空間分辨率和信噪比下降。

圖1：γ光子來源于中心視野時，其垂直入射晶體，PET系統可準確判定響應線的位置;γ光子來源于周邊視野時，其入射角可能偏離垂直方向，穿行鄰近晶體后產生閃爍光，導致PET系統錯誤判定響應線的位置。虛線代表PET系統判定的響應線，粗箭頭代表真實的入射γ光子。

西門子PET/CT系統引入實測PSF校正技術，其基于測量PET視野內不同位置的數百萬個真實點源響應信息，描繪出整個視野內的點擴散特征，其后，在圖像采集過程中記錄每個γ光子的響應(點擴散)特征(圖2)，在圖像重建過程中依據點擴散特征將響應線恢復至真實位置(圖3)，從而顯著提高空間分辨率、降低噪聲。

圖2：PET采集過程中識別并記錄γ光子的響應特征用于后期PSF校正。

圖3：依據光子響應特征和實測的PSF函數，將響應線校正至真實位置。虛線代表PET系統判定的響應線，粗箭頭代表真實的響應線。

PSF校正技術在實際應用中的效果如何呢?首先，在早期模型驗證研究中 [1] ，PSF校正能夠顯著提升圖像的分辨率、信噪比及對比度(圖4)。

圖4：擬人軀干模型PET顯像。上圖：PSF校正重建，下圖：AW-OSEM迭代重建。模型包含4個12mm的球形插件，填充38uCi的68Ge;模型本底和肝插件填充18F，肝插件放射性濃度與本底之比為2:1。采用PSF校正技術后，圖像空間分辨率、信噪比及熱區對比度顯著提升。AW-OSEM迭代重建圖像上，球形插件從中心至周邊視野放射性減低，且逐漸模糊，PSF校正重建圖像上則更加穩定。

早期患者研究[1]顯示：PSF技術能夠明顯提高PET腦部圖像的質量(圖5)。此外，PSF技術通過提高空間分辨率，也可明顯提升小病灶的檢出率(圖6)和病灶的SUV值[2-6]。

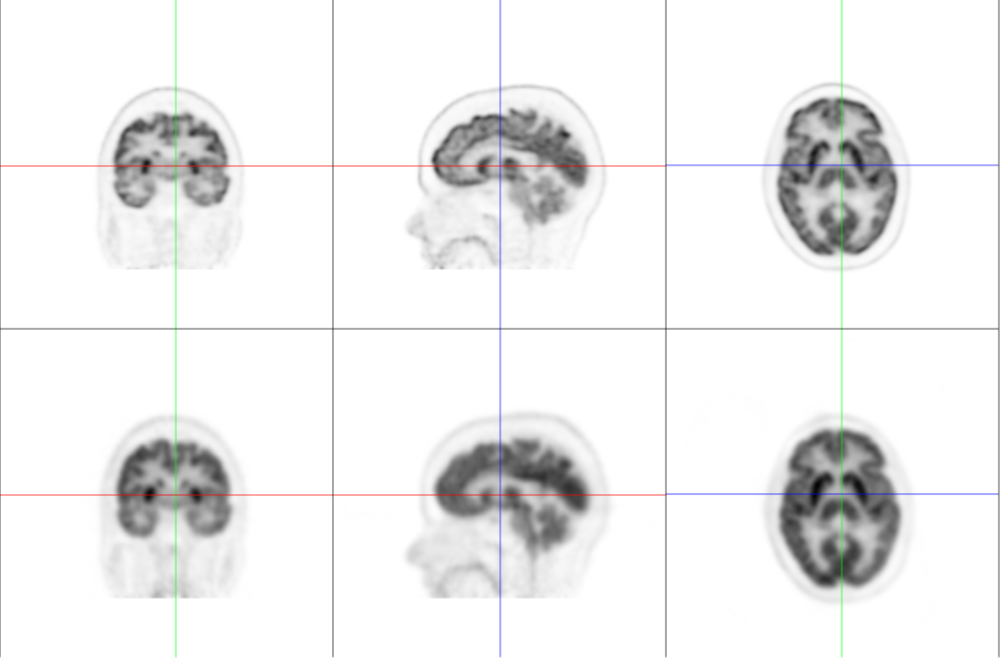

圖5：患者腦部PET圖像。上圖：PSF校正重建，下圖：AW-OSEM迭代重建。51歲女性，體重69.4 Kg，注射18F-FDG 10 mCi 后90分鐘行PET/CT腦部顯像。采用PSF校正技術后，腦部圖像分辨率、信噪比顯著提升。

圖6：PSF技術提升小病灶的檢出率。上圖：PSF校正重建，下圖：常規迭代重建。(A)62歲女性，卵巢癌患者，箭頭所示肝臟小病變?cè)诔Ｒ?guī)迭代重建圖像上被遺漏，PSF校正圖像上清晰可見。(B)74歲女性，淋巴瘤患者，左頸部小病變?cè)诔Ｒ?guī)迭代重建圖像上被遺漏，PSF校正圖像上清晰可見。

PSF技術能夠與TOF(飛行時間)技術協同，進一步提升PET性能。TOF通過測量湮滅輻射產生的兩個光子到達探測器的時間差，能夠更加準確地定位湮滅輻射在響應線上發生的位置(圖7)。西門子LSO晶體具有高截止、高時間分辨率的特性，與全覆蓋的SiPM探測器結合，讓TOF時間分辨率能夠達到200ps量級。將TOF技術與PSF技術互相協同，不僅能夠精準地校正響應線的位置，同時能夠在響應線上更加準確地定位湮滅輻射(圖8)，讓PET的有效靈敏度、空間分辨率、信噪比等性能獲得全面提升。

圖7：t1和t2代表湮滅輻射產生的兩個光子分別到達探測器的時間，計算兩者的時間差(t1-t2)能夠更加準確地判定湮滅輻射在響應線上的位置。

圖8：TOF技術能夠更加準確地在響應線上定位湮滅輻射發生的位置， PSF技術能夠準確地恢復響應線的真實空間位置，兩者協同可大幅提升PET的整體性能。

西門子實測PSF校正技術通過準確恢復響應線的真實空間位置，有效提高了圖像的空間分辨率和信噪比，并與200ps 量級TOF相協同，進一步全面提升了PET系統的整體性能。
