在質子治療室內，主要都是用CBCT技術來進行定位，在過去的二十年里，科學家、工程師以及物理師等開發了很多新類型的影像系統，以保證質子重離子治療更加準確。其中包括瞬發伽馬成像、Inbeam-PET、質子CT等，這些技術各有優勢。瞬發伽馬的優勢在于它測量的是直接信號，可進行在束監測，國際上已有的樣機測試達到毫米精度，可同時測量組織和束流影像，目前國際上有多個研究小組在進行開發試驗，成熟度較高，不僅可以用于質子重離子治療，而且可以用于硼中子治療。

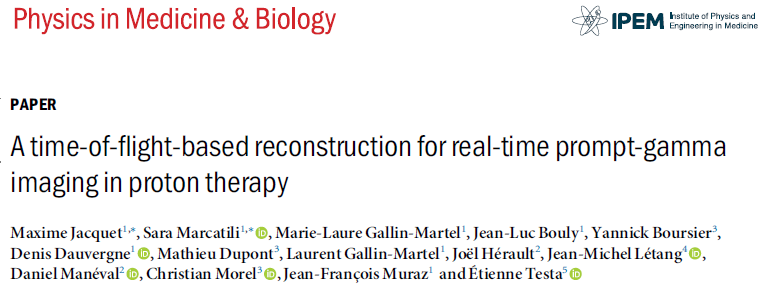

本文將簡要介紹法國的一個科學小組開發的基于飛行時間(Time of Flight, TOF)的瞬發伽馬時間成像(Prompt Gamma Time Imaging, PGTI)算法，該算法可以完成PG頂點的三維重建。該研究開拓了瞬發伽馬成像的版圖，使人們能夠重新審視TOF的應用場景。

原理

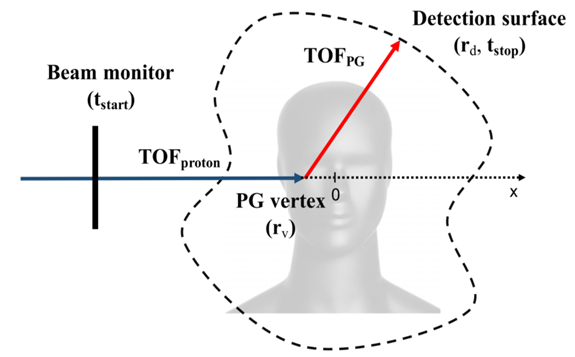

原理如下圖所示：束流探測器Beam monitor測量每個質子的到達時間tstart，周圍布置了足夠多精度足夠高的探測器組，以測量瞬發伽馬光子PG的探測時間tstop。時間差tstart - tstop就可以用來反推伽馬光子在體內的發射點。伽馬光子的發射點就是質子與組織發生反應和沉積能量的地方，有了發射點分布就可以重建束流在體內的三維分布。

頂點的位置矢量是rv(xv , yv , zv)，瞬發伽馬光打在探測器的位置矢量是rd(xd , yd , zd)。質子從束流探測器到頂點的飛行時間是Tproton;伽馬光子從束流頂點到探測器的飛行時間是TPG。

總飛行時間是：

伽馬光子從束流頂點到探測器的飛行時間TPG還可以表達為：

相比于TPG，Tdecay的時間尺度可以忽略。飛行時間表達為：

探測器可以測量得到每個事件總的TOF和xd , yd , zd，只要知道了Tproton，就可以計算頂點坐標xv。

模型驗證

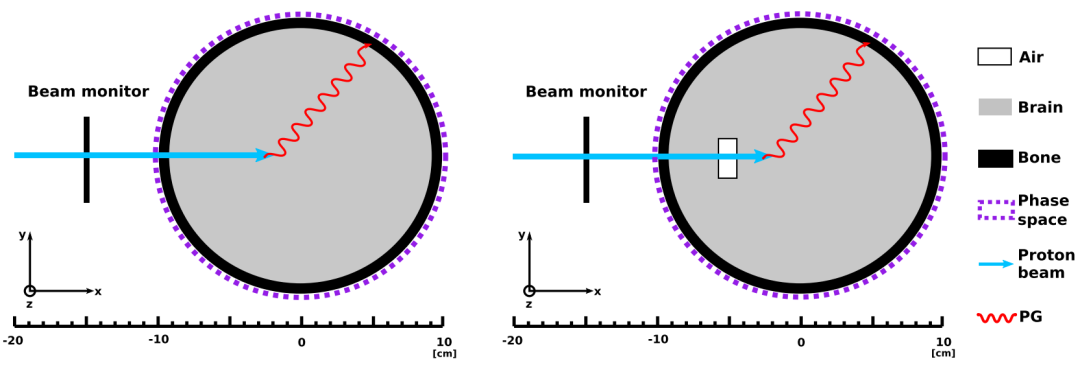

該小組利用Geant4進行幾何建模仿真，驗證解析重構算法的有效性。100 MeV質子束用藍色表示。紅色的是沿著光束路徑創建的PG，并記錄在相空間中，可以理解為探測器組。在靶目標上游的束流監視器(用黑色表示)。右：相同的幾何圖形顯示，插入1 cm的空腔，以(−5.5, 0, 0)為中心。

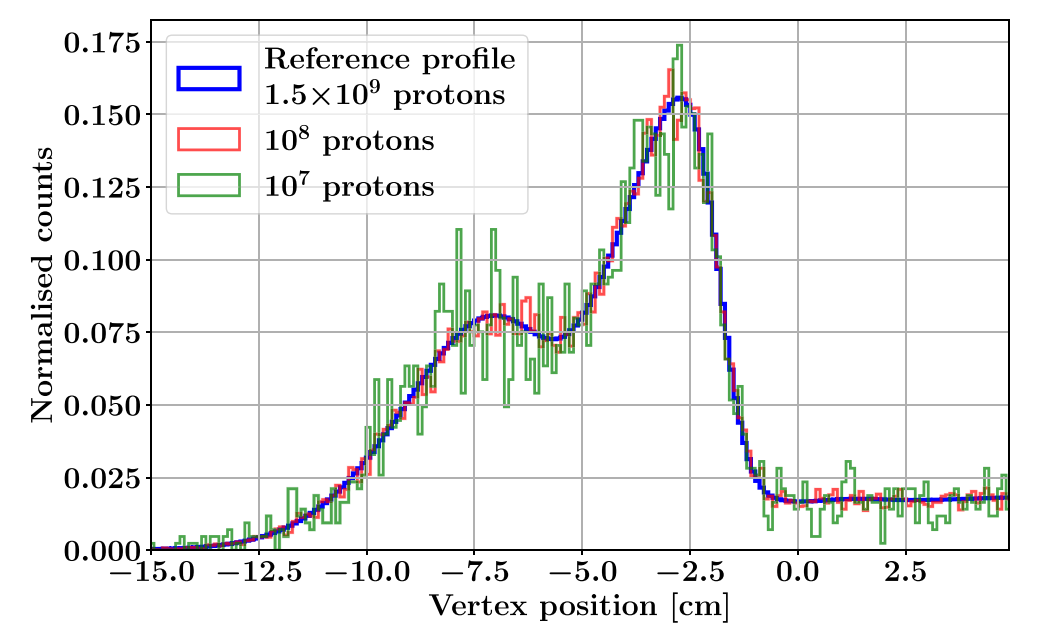

模擬的計算結果顯示，該方法能夠很好的計算頂點位置，同時空腔的位置也比較好地反應在結果中，但是需要109個質子以增強統計。

討論

該科學小組提出了一種新的PGTI，基于測量質子和PG的飛行時間TOF。提出一種專用的重構算法來獲取目標內部的PG頂點分布。該算法描述了PG頂點坐標在三維空間中的分布。但是文章本身只做了一維的驗證。

該方法可以無需精確測量PG的能量;

該方法依賴精確測量PG的飛行時間和探測器的位置;

前置的束流探測器可采用治療頭上的器件;

因此探測器的時間分辨要達到ns級別，同時獲取系統需要記載每個事件的詳細信息。
