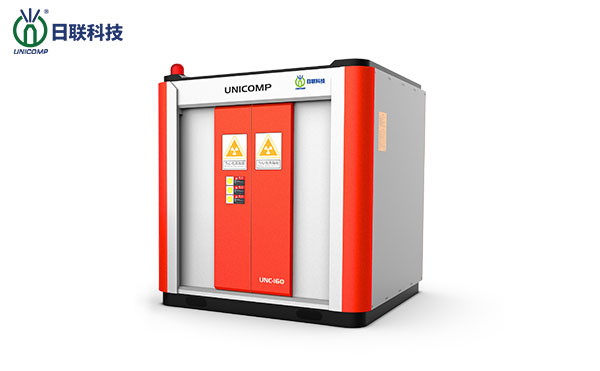

X射線探傷機原理：

利用X射線可以穿透物質和在物質中有衰減的特性來發現其中缺陷的一種無損探傷方法。

X射的氣孔、夾線可以檢查金屬與非金屬材料及其制品的內部缺陷。例如焊縫中渣。未焊透等體積性缺陷。
X射線探傷優點：

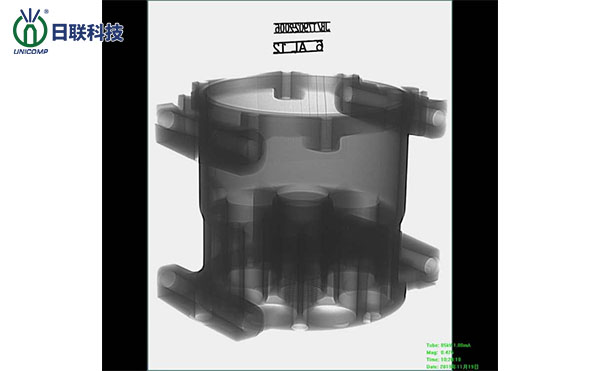

圖像直觀、照相底片可以長期保存，對薄壁工件探傷靈敏度很高。對體積狀缺陷敏感，缺陷影象的平面分布真實、尺寸測量準確。對工件表面光潔度沒有嚴格要求，材料晶粒度對檢測結果影響不大,可以適用于各種材料內部缺陷檢測。所以在壓力容器焊接質量檢驗中得到廣泛應用。

X射線探傷缺點：

對面狀缺陷不敏感，射線對人體有害，射線源昂貴，防護成本更高。射線照相法底片評定周期較長，對厚壁工件檢測靈敏度低。

X射線探傷常用標準簡介及適用范圍：

1、中國鍋爐、壓力容器行業射線探傷標準：
JB/T4730.2—2005   承壓設備無損檢測第二部分：射線檢測
GB/T3323—2005   鋼溶化焊對接接頭射線照相及焊縫質量分級

2、美國標準：ASME第五卷A分冊第二章、B分冊第二十二章；

3、國標：
DG1410---2006     射線檢測（一般性要求）
DG1410.1---2006   鋼對接接頭射線照相檢驗規程
DG1410.2---2006   小口徑管對接接頭射線照相檢驗規程
DG1410.3---2006   小口徑管對接接頭射線實時成像檢驗規

4、JB/T4730.2—2005 標準將焊縫射線照相的質量分為A級、AB級、B級三個級別（級別不同、照相靈敏度、清晰度、對比度不同）
B 級為最高級，一般應用于核容器焊縫檢驗；
A級為最低級，可應用于一般結構件焊縫檢驗；
AB為中間級，主要應用于鍋爐、壓力容器受壓對接焊縫檢驗；

5、JB/T4730.2—2005標準將焊縫質量分為四個級別；
1級為最高級，常用于有特別要求設備之對接焊縫質量驗收；
2級主要用于鍋爐、壓力容器的重要受壓對接焊縫之質量驗收。
3級主要用于重要結構件及鍋爐、壓力容器一般受壓對接焊縫之質量驗收。
4極為最低級，要求焊縫質量4級合格的產品不應該再進行RT檢驗。
