為了確保公共交通的安全，安全檢查已成為確保公共生命財產安全的必要手段。但是，由于中國人口流動性高和客流量大，對安全檢查技術的需求和要求也在增加。由于依靠人工檢查和圖像識別的傳統工作方法無法滿足人們出行時的人流需求，因此越來越多的現代智能技術被應用在安全檢查領域。

目前，在許多機場安全檢查場景中已經實現了人工智能和硬件的結合。通過對各種安全檢查圖像的數據處理，使用深度學習算法來實現對違禁品的自動識別和預警。這樣，大大降低了安全人員的勞動強度，提高了安全檢查的質量，避免了因遺漏，誤判危險品而造成的不良后果。

一套專門針對 X 光安檢圖像的目標檢測算法、數據收集和標定方案，并開發相應的軟硬件系統，可與 X光安檢機松耦合對接，實現從 X 光安檢圖像的輸入、檢測、輸出的完整系統。

一、算法流程設計

專門針對 X 光安檢圖像設計的算法為二階段目標檢測網絡，通過訓練卷積神經網絡得到適用于 X 光安檢圖像數據的模型。該模型的輸入是一定尺度范圍的 X 光圖像，輸出為該圖像中存在的違禁品類別、坐標和置信度，網絡結構圖如圖 1 所示。

算法流程如下。

(1) 經過捕獲卡處理后的圖像在補邊、減均值后保持原有尺寸送入特征提取網絡。

(2) 特征提取網絡采用全卷積網絡結構，輸出特征圖。

(3) 特征圖經過 RPN，輸出可能有目標的區域 ROI。

(4)ROI 經過池化(Pooling)變換后產生小尺寸的特征圖，再經過 Head 網絡后完成分類和定位偏移量的計算。

(5)Head 網絡的輸出偏離量對 ROI 精修，得到最終預測結果，即針對 X 光安檢圖像的目標檢測結果和置信度。

數據質量優劣決定了模型質量。為訓練出專門針對 X 光圖像的模型，本模型并未采用常規圖像數據集訓練，而是大量制造帶有真實違禁品、并有各種箱包、填充物、干擾物組合的 X 光安檢圖像，并結合現場采集的真實行包數據作為訓練樣本，同時輔以顏色變換、尺度變換、水平翻轉和鏡面翻轉等多種數據增強方法和域自適應的圖像風格遷移方法，構建出數百萬級別的訓練樣本，涵蓋了國內常見的十幾種主流品牌安檢機的圖像特征，使得模型具備較強的泛化識別能力。

二、硬件系統結構和功能

硬件系統設計需要承載 X 射線安檢機視頻信號接入、X射線安檢機 EDID 信號反饋、視頻信號放大并分配、視頻信號數字化、視頻圖像預處理、深度神經網絡推理和計算、渲染顯示輸出的完整業務流程，硬件系統設計如圖 2 所示。

各模塊和功能如下：

(1) 視頻信號分配模塊

(2) 視頻信號采集模塊

(3) 圖像處理模塊(CPU)

(4) 神經網絡計算模塊(GPU-1)

(5) 顯示渲染模塊(GPU-2)

三、成品實物展示

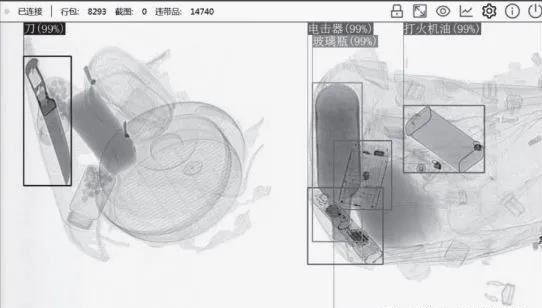

根據軟硬件設計，成品樣機實物如圖所示。屏幕展示效果目標標簽展示方式盡量和偽彩色圖像有所區別，并對安檢員的視線干擾最小。

針對 X 光安檢圖像進行違禁品目標檢測和識別的有效算法，并且實現了用于安檢實戰場景的軟硬件系統。即可實現 X 光安檢圖像智能判圖的完整流程，無需對現有的 X 光安檢機進行任何定制改造。該系統目前已廣泛在地鐵、高鐵、機場、物流等領域。未來可以通過增加待檢測目標訓練樣本，進一步擴展識別目標類型，提升識別率，以滿足軌交、物流、機場、海關等不同應用場景的不同需求，通過人機耦合判圖，最終實現降本增效、提升安檢服務質量，應用前景廣闊。
