1.超聲波探傷無損檢查方式的運用
1.1 初步檢測

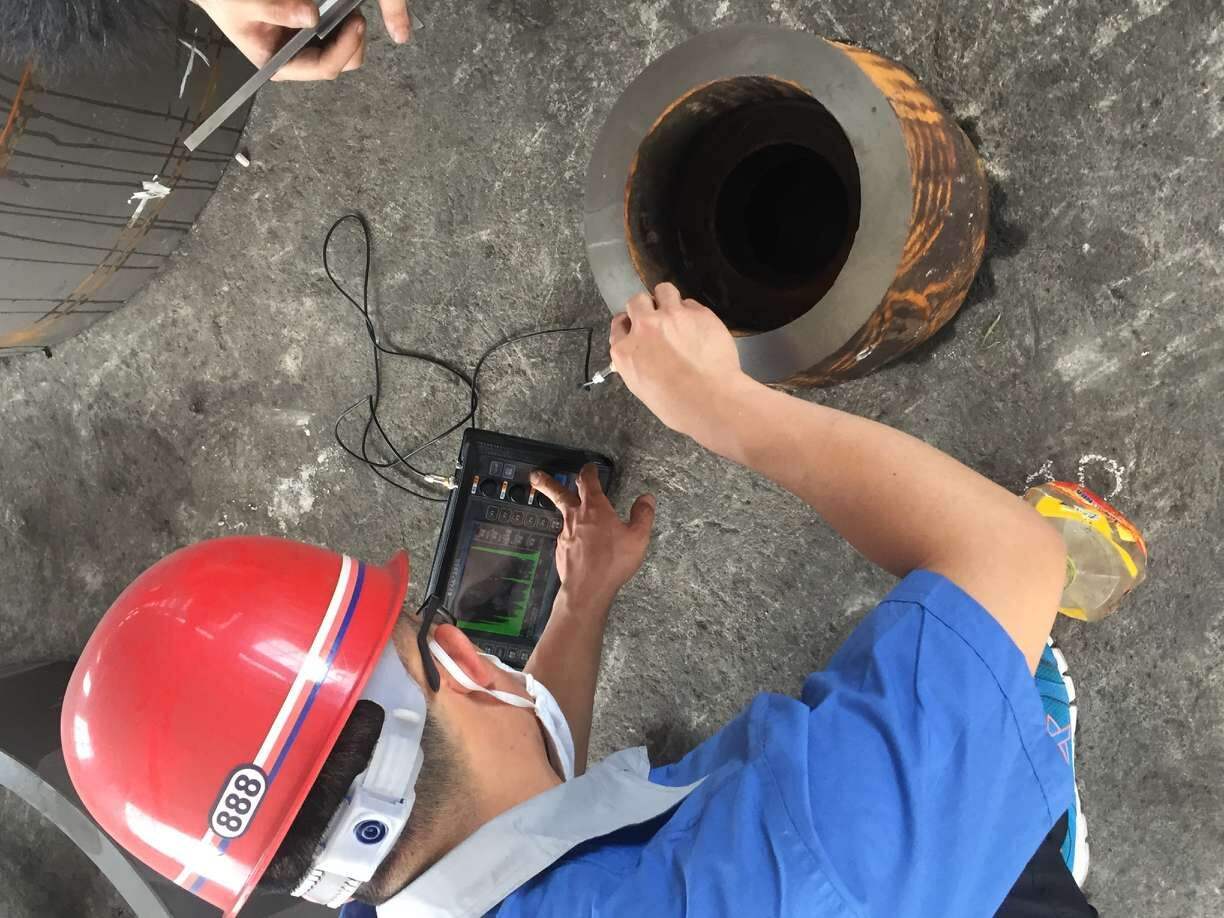

在接受探傷工作后，首先應了解圖紙上對焊接質量的檢查要求、執行標準和結構等，不得盲目探傷，由此需要掌握更多該方面的專業理論知識。在初步探傷過程中，應仔細關注示波屏中全部的回波信號，如果出現了超過評定標準的回波時，要進行標記，為后續的確定定量打好基礎。
1.2 精準探傷
精準探傷需保證精確，采取的方式還是一樣，通過放慢速度，認真檢查，避免漏探。針對首次探測出的問題此次也應再檢查，找到缺陷的最大回波數，仔細記錄，便于改進。針對一些局部探測的焊縫，若有允許產生的缺陷時，需要在這一缺陷兩端的位置延伸探傷長度，而延伸的長度不能短于檢測長度的 10%。在探傷過程中，還應準確掌握鋼結構的特征，對每一次的問題可以做出精確的判定。
1.3 重復探測
再一次的探測是對上幾次探傷的監測與復核，探傷的方式基本相同，由于通過前兩次的探測，這次的探測速度需加快，也節約了時間與精力。
2.超聲波探傷無損檢測簡析
2.1 技術要求
超聲波探傷無損檢測的進行有著相應的技術要求。例如工作人員在超聲波探傷檢測方法的實際應用過程中應當首先了解相應的結構圖紙。除此之外，超聲波探傷無損檢測的技術要求還包括了對 GB 50205-95 的遵循，即對于鋼結構工程施工及驗收規范的有效遵循和執行。另外，超聲波探傷無損檢測的技術要求還包括了當焊縫焊接質量等級為一級時并且其評定等級為 n 級時需要進行 10% 的超聲波探傷，而對于圖紙要求焊縫焊接質量等級為二級時其評定等級為 u 級時需要按照相應的技術要求進行 20% 的超聲波探傷，從而在此基礎上促進超聲波探傷無損檢測的順利進行。
2.2 應用要點
超聲波探傷無損檢測的進行需要相應的應用要點的有效支撐。在這一過程中需要注意的是超聲波探傷應當用于全熔透焊縫并且其探傷比例應當按照每條焊縫長度的百分數來進行計算，并且需要確保其長度不應當小于 220mm。除此之外，超聲波探傷無損檢測的應用要點還包括了當進行局部探傷的焊縫時如果工作人員發現了不被允許的缺陷時，工作人員應當在該缺陷兩端的延伸部位增加探傷長度，并且確保增加的長度應不應當小于該焊縫長度的 15%，在這一過程之后如果仍然存在不允許的缺陷時，工作人員應當對該焊縫進行 10% 的探傷檢查。另外，超聲波探傷無損檢測的應用要點還包括了對于探傷時機的有效明確。例如碳素結構鋼應當在焊縫冷卻到環境溫度后 12 小時后才進行，而與此相對應的是低合金結構鋼應當在焊接完成后 24 小時之后才可以進行焊縫探傷檢驗，從而能夠在基礎上促進超聲波探傷無損檢測應用效率的有效提升。
2.3 儀器校準
儀器校準是超聲波探傷無損檢測的重要環節。工作人員在每次探傷操作之前都應當通過標準試塊的有效應用來合理地校準儀器的綜合性能。在這一過程中工作人員應當注重校準面板的曲線，從而有效確保探傷結果的準確性。除此之外，在儀器校準的過程中工作人員應當注重探測面的修整。例如工作人員應當注重清除焊接工作表面存在飛濺物和氧化皮以及凹坑和銹蝕等雜質，從而有效確保儀器的粗糙度得到有效的控制。另外，在儀器檢測的過程中工作人員應當對于耦合劑進行合理的選擇。在這一過程中工作人員應當考慮到黏度、流動性、附著力、腐蝕性、清洗難度等因素，以這些為基準來對耦合劑進行選擇，并且同時考慮到其他的經濟因素和綜合因素，從而在此基礎上促進超聲波探傷無損檢測整體水平的有效提升。
3 焊接性能的超聲波無損探傷檢查
3.1 氣孔檢查
氣孔檢查屬于焊接質量中超聲波無損探傷檢查的基礎與前提。大家都知道，單一氣孔上回波高度通常很低，而且波形一般是單峰，這促使其可以保持很高的穩定性，同時，可以從多個方向展開探測。如此相唿應的是反射波盡管大體相同，可其稍微動動探頭波形便會消失。另外，在氣孔檢查工作中，集密氣孔通常會產生一簇反射波，而且波高會伴隨氣孔的縮減而發生改變，當探頭進行定點運行時，其會產生此起彼落的情況，值得注意的是，出現這種問題的主要原因在于，焊材未根據標準的溫度實施烘干，進而造成焊條藥皮變質掉落，而且焊芯銹蝕與焊絲清理不徹底以及人工焊時電流較大，所以在進行氣孔檢查時，操作人員需要全面處理上述問題。
3.2 夾渣檢查
在超聲波無損探傷檢查中夾渣檢查的關鍵性是不言而喻的。一般情況下，點狀夾渣內回撥信號通常和點狀氣孔類似，而且條狀夾渣內回撥信號一般多呈現出鋸齒狀，由此就導致其波幅不大。另外，條狀夾渣上波形時常會出現樹枝狀，而且主峰邊緣有其他小峰且探頭平移波幅出現變化，操作人員對其展開檢測時能夠發現，從多個方向檢測時反射波都不一樣，簡單地說，這種缺陷出現的關鍵原因在于，焊接電流較小或是速度太快以及熔渣未及時浮起，并且焊縫邊緣處理不徹底，為此，操作人員需要采用標準的焊接電流以及合理選取運條方向焊接速度，由此不斷提高超聲波無損探傷檢查的運用效果。
3.3 裂縫檢查
裂縫檢查屬于焊接質量中超聲波無損探測檢查的關鍵環節，一般情況下，裂縫中回波高度會很大，且幅度很寬，而且會產生多峰的現象，但當探頭移動時，反射波一般會產生持續變化。另外，在探頭運行后，裂縫的波峰一般會產生上下錯動的現象。值得注意的是，裂縫是一種十分危險的情況，該問題的存在不但會影響著焊接接頭的質量，并且還會導致應力過度集中，這一般也是導致結構開裂的重要原因。由此，工作人員在檢查裂紋的時候，一定要通過提升焊條和焊劑的堿性，必要的預熱保溫措施，并使用科學的焊接順序以及增加焊縫收縮過程的自由度，最后促使焊接質量中超聲波無損探測檢查處理效率的不斷提高。
結語
隨著我國國民經濟整體水平的持續提升和工程建設發展速度的持續加快，在現代工程設備檢測過程中超聲波探傷無損檢測的應用得到了越來越多的重視。因此在這一前提下工作人員應當對超聲波探傷無損檢測的內容有著清晰的了解，從而能夠在此基礎上通過實踐工作的有效進行來促進超聲波探傷無損檢測整體水平的有效提升。
