等離子體是一種電離氣體，具有獨特的光學特性，使其成為一個有趣的研究對象。等離子體被廣泛應用于科學、技術和工業的各個領域。了解其特性對于控制等離子催化過程、等離子切割、焊接和噴涂、納米顆粒的合成、植入物和手術器械的滅菌、燃料混合物點火系統以及現代能源中使用的各種脈沖電放電裝置都是必需的。
可以使用激光探測方法(干涉法、陰影和紋影攝影)來研究高電子濃度的等離子體，當激光束與等離子體結構相互作用時，其強度、相位和極化會發生變化。通過分析激光輻射特性的變化，可以在解決正衍射和逆衍射問題的框架內重建等離子體介電常數的空間分布，并評估其其他重要參數。然而，即使是這種傳統的血漿診斷方法的實施也面臨著許多困難。
關鍵問題是激光輻射衍射，它使光學測量結果的解釋變得復雜，并且在可視化非均勻等離子體結構的過程中起著重要作用。通常，在處理激光探測結果時并不太重視衍射效應，特別是由于實驗中對其分析的復雜性。同時，在等離子體物體正后方的區域(近波區)，衍射效應的表現模式直到最近才得到充分研究。同時，等離子體微結構圖像的關鍵特征是在近波區形成的，詳細了解這些特征對于后續精確重建等離子體參數至關重要。
為了研究衍射效應，科學家在亥姆霍茲標量波動方程的解基礎上對直接衍射問題進行了全面的數值模擬，該方程描述了激光輻射在非均勻等離子體介質中的傳播。

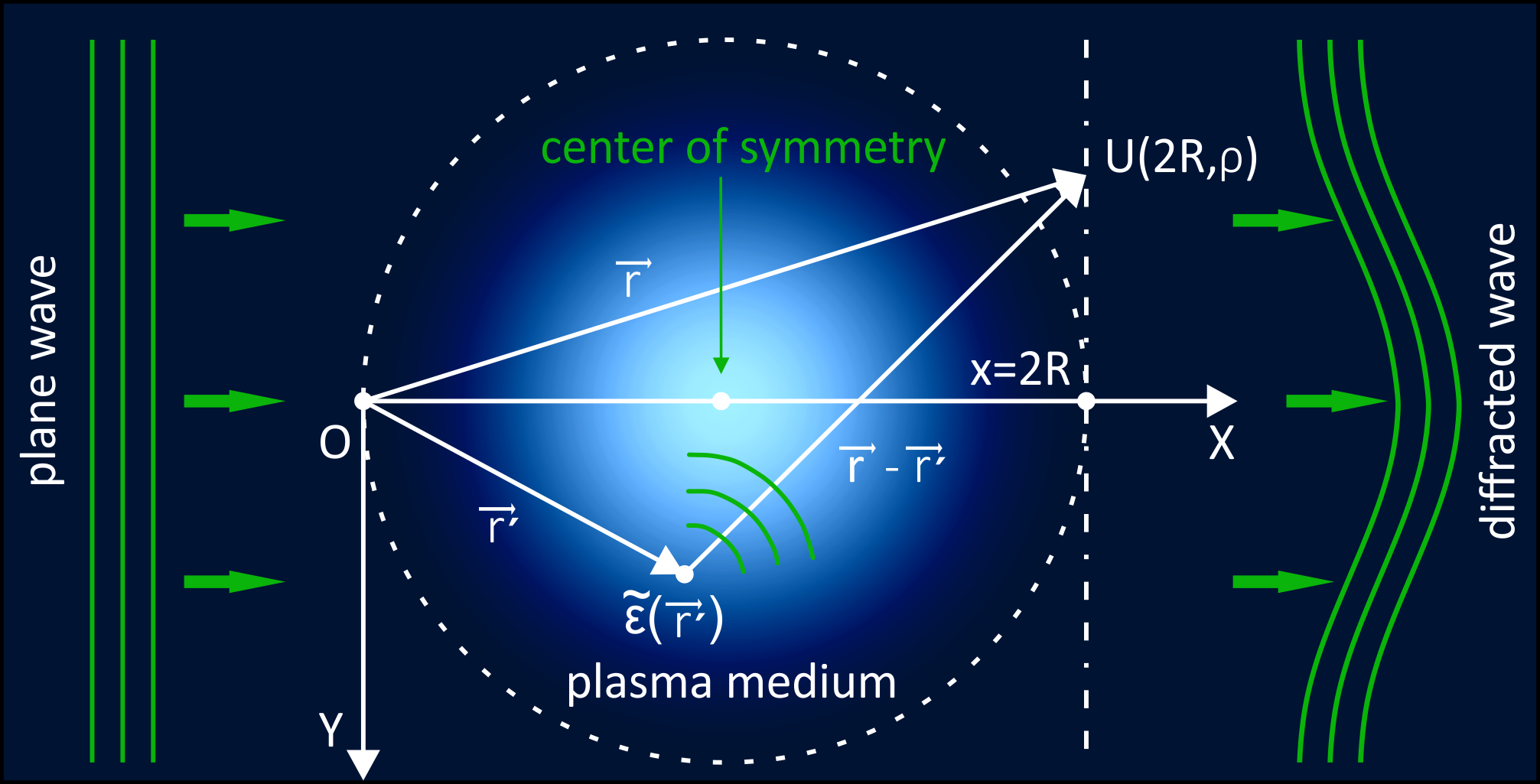

圖 1. 等離子體形成對平面波的衍射。資料來源：Physical Review E。
為了解決這個方程，采用了第一 Rytov 近似 - 一種在波的主要前向散射的復相函數范式中方程的漸近解方法。高度電離的等離子體細絲(直徑約 20 µm)被視為等離子體介質，充當構成氣體中電火花的單個微通道的模型(在《物理評論 E》上發表的作品末尾給出了示例)。此外，科學家們還通過對衍射輻射通過光學透鏡系統的數值計算，補充了對激光輻射在非均勻等離子體微結構上衍射的建模結果，在其光學通道中實現了基于干涉測量法和陰影攝影的可視化方法。
在實際實驗條件下，空間等離子體的出現和演化一般具有零星性。因此，光學透鏡系統會在記錄的激光輻射場的特性中引入一定的扭曲，因?yàn)樯⒔剐?yīng)的影響會增加 - 光學系統的記錄物體平面與物體的輸出平面不匹配，從而會在透射輻射場中引入最終的變化。

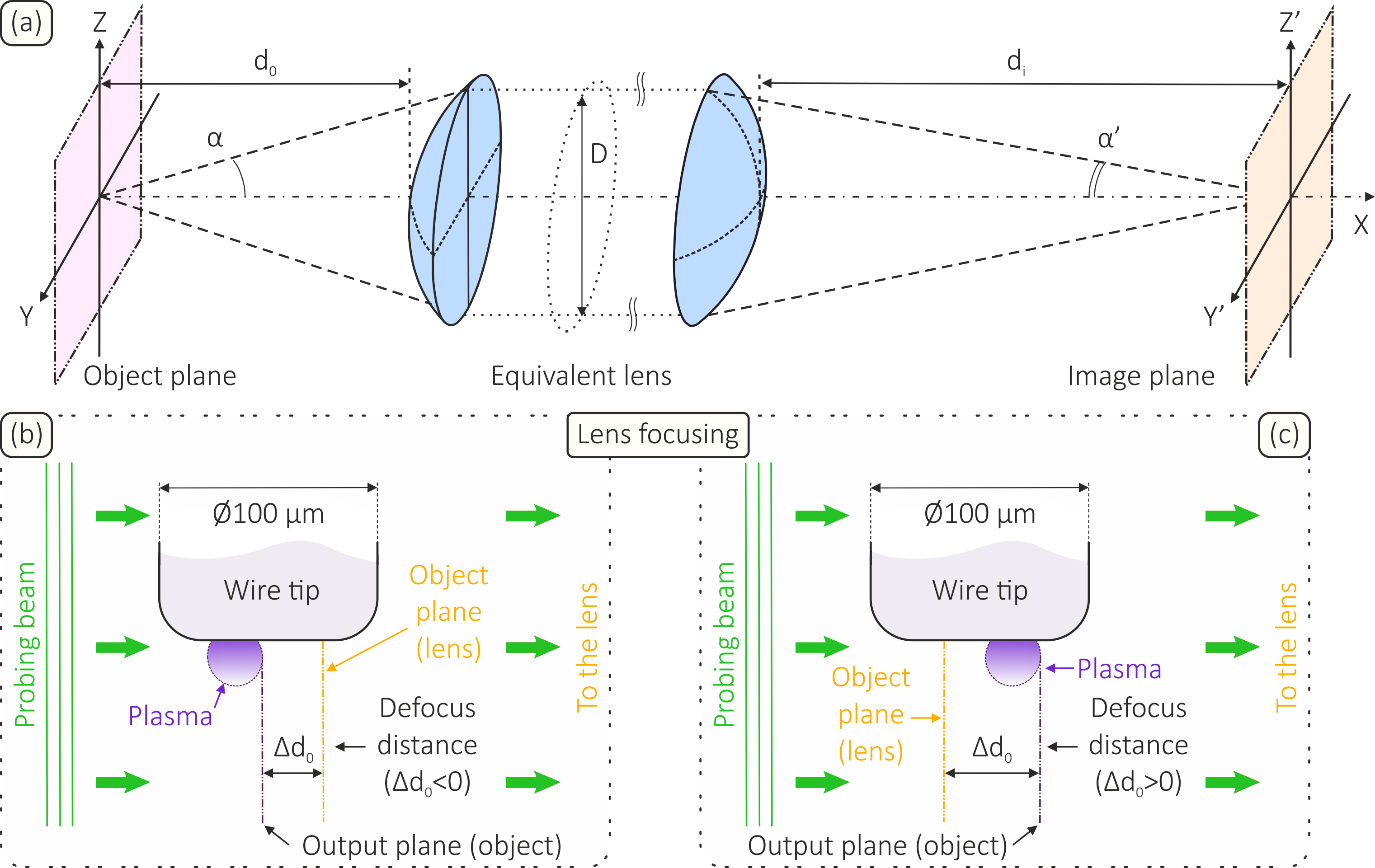

圖 2. 等效透鏡 (a) 形式的光學配準系統示意圖。等效透鏡聚焦于尖端電極上的示意圖，尖端電極上形成有小的等離子體，離焦距離為?d0：如果透鏡的物面位于等離子體物體的輸出平面后面，則該距離小于零;如果透鏡的物面位于等離子體物體的輸出平面前面，則該距離大于零。資料來源：Physical Review E。
科學家利用開發的數學儀器、數值計算算法和軟件代碼，詳細描述了相干激光輻射領域等離子體微結構可視化的關鍵模式。研究人員還確定了衍射效應在等離子體成像過程中的作用，并發現了等離子體成像過程中出現的許多以前未知的光學偽影。
研究人員發現，即使在激光束與非均勻等離子體相互作用的最簡單的情況下，衍射效應也會對等離子體微結構的可視化產生顯著影響。在近波區，這些影響尤為明顯，導致等離子體物體記錄的亮度和相位圖出現明顯扭曲。特別是，波的強度和相移出現了大量的波動。

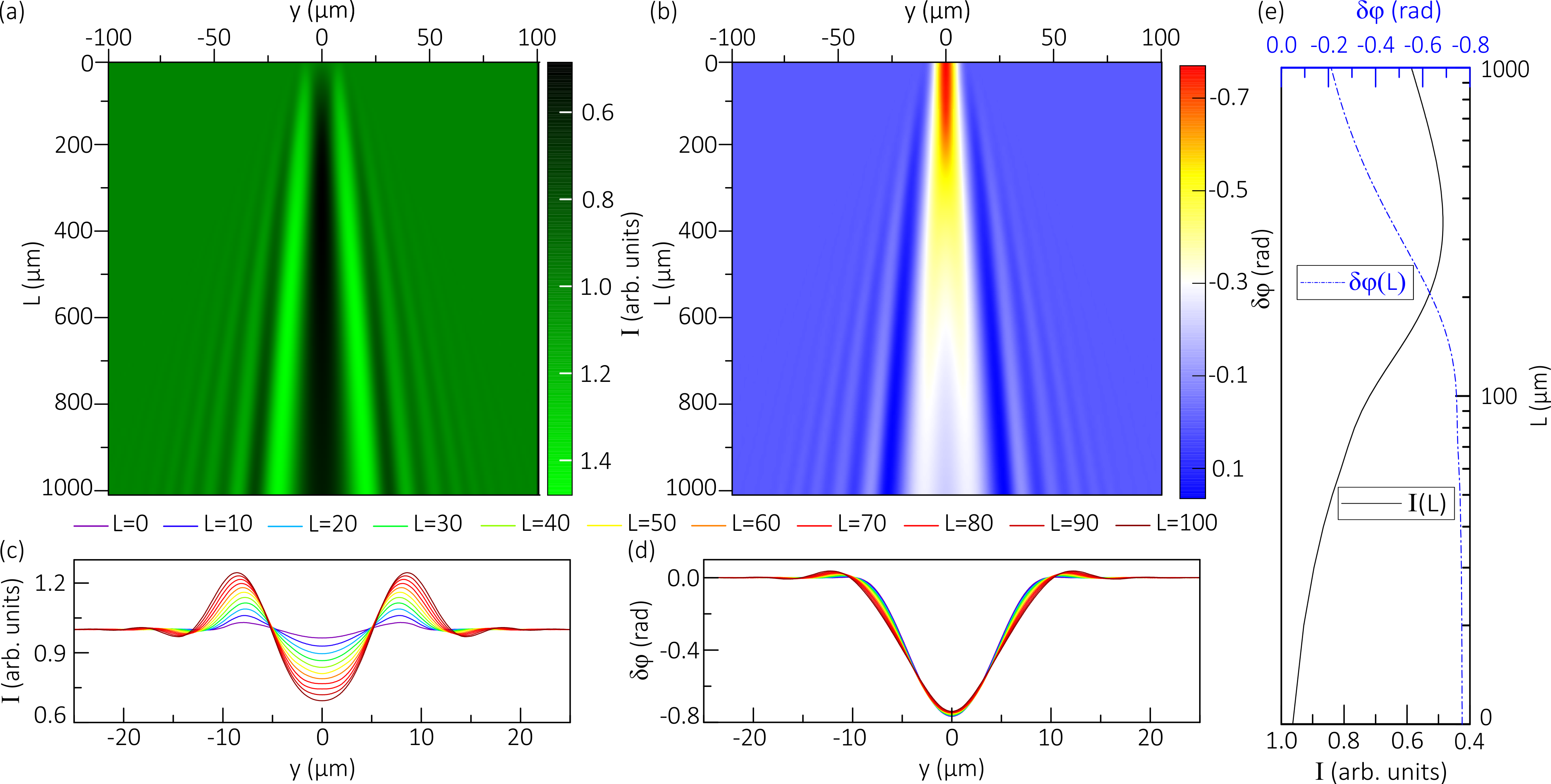

圖 3. 平面波(波長為 532 nm)的強度 (a) 和相移 (b) 的衍射圖，模擬在直徑為 20 μm 的等離子絲后面，距離最遠可達 L=1 cm(相對于等離子物體的輸出平面)。圖示物體后方在外圍方向上的衍射波的強度和相移的行為，以及沿坐標 y=0 平面上的傳播的行為。 在物體后方探測光束傳播方向上輻射衍射(以激光輻射強度的變化表示)的亮度圖案的特點是波強度明顯下降(等離子絲充當負圓柱透鏡)，而在外圍，該圖案由交替的小尺度區域表示，輻射強度增加或減少，適合衍射錐，其頂點的角度與包含等離子體物體的區域重合。輻射衍射的相位圖也具有眾多波動的特點，其最大值在物體的輸出平面中實現。隨著與物體距離的增加，由于衍射效應增強，物體的亮度和相位模式變得更加扭曲。資料來源：Physical Review E。
研究人員還表明，隨著等離子體電子密度的降低，在物體輸出平面觀察到的衍射效應變?nèi)?，而等離子體物體的縮放并不伴隨其輸出平面衍射圖案的變化，但會導致遠離物體的衍射效應表現發生顯著變化。同時發現，與等離子體物體的相位衍射圖案相比，它們的亮度圖案(以強度變化獲得)對等離子體電子密度分布的微小變化最為敏感。
研究人員表示，已確定的事實對于處理實驗中獲得的等離子體結構真實圖像非常有用。
數值建模所得結果可以定量預測相干激光輻射照射的等離子體微結構可視化中的主要模式，并解釋為什么在處理實驗數據時經常觀察到難以解釋的光學偽影。數值模擬結果與實驗觀測結果具有很好的一致性，證實了所提出方法的有效性。
為了測試數值結果，研究人員開發了一種特殊的光學裝置，其中包括一臺皮秒 Nd：YAG 激光器，發射波長為 1064 和 532 nm，激光脈沖持續時間為 70 ps(波長 532 nm)和 1064 nm 時為 100 ps。

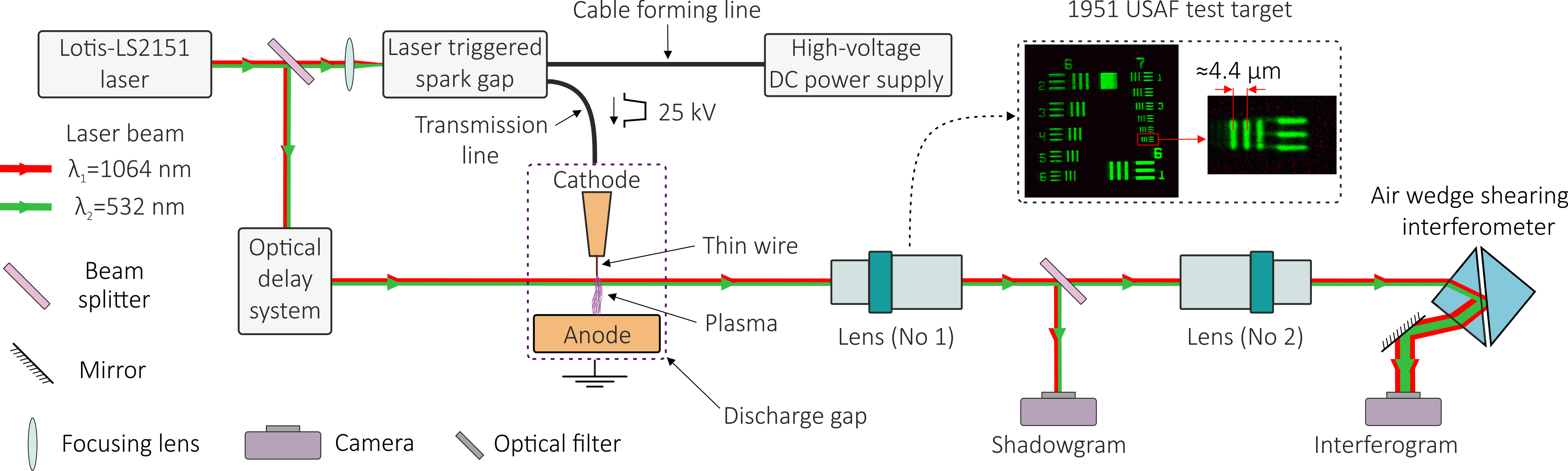

圖 4.用于可視化波長為 532 nm 和 1064 nm 的等離子體微結構的診斷裝置示意圖。資料來源：Physical Review E。
該激光與高壓發生器同步，用于在短放電間隙中在大氣中引發火花放電。當納秒高壓脈沖施加到放電間隙并發生電擊穿后，在氣體放電介質體積中開始以微米電流通道的形式形成高度電離的等離子體。一方面，這些結構被用作研究對象，另一方面，它們被用來驗證所開發的描述其在激光輻射場中的可視化的方法。
為此，科學家在研制的光學系統中實現了激光陰影圖和等離子體形成干涉圖的同步配準，從而能夠以高時間和空間分辨率在兩個波長下同時進行診斷。
圖 5. 使用波長為 532 和 1064 nm 的激光陰影攝影和干涉法對大氣中脈沖納秒放電過程中的等離子體微結構進行可視化。資料來源：Physical Review E。
實驗研究結果表明，微米直徑的等離子體結構表現出明顯的衍射效應，這取決于激光輻射的波長、等離子體電離的程度和物體的尺寸。同時，還可以確認等離子體結構可視化中的許多不尋常的效應。也就是說，研究人員發現，當光學透鏡系統的物平面聚焦在等離子體形成的特征對稱中心上時，光學系統圖像平面上輻射強度的任何明顯波動都會消失——物體在陰影圖上變得不可見，并且物體的相位圖像被盡可能正確地記錄下來。對于負散焦，圖像平面中物體的亮度模式與在直接衍射問題解決框架內計算的物體后方的亮度模式?jīng)]有什么不同。在這種情況下，物體圖像本身的特點是相移分布模糊，出現相反符號的相移波動，物體中心的圖像強度下降，以及物體外圍的圖像強度增加。通過正散焦，等離子體物體的相位圖與通過正散焦觀察到的相位圖相似，但是相移輪廓的形狀存在細微的差別。
同時，該物體的亮度圖像也出現反轉;觀察到物體中心圖像強度的增加和物體邊緣圖像強度的減弱。換句話說，物體圖像的對比度被反轉了。
圖 6. 在負和正散焦效應條件下，大氣中脈沖納秒放電過程中等離子體微結構的激光陰影攝影。輻射波長為532nm。資料來源：Physical Review E。
莫斯科物理技術學院精密光機電一體化實驗室工程師Daniil Tolbukhin指出： “深入了解在相干激光輻射場中可視化等離子體微結構的基本原理，對于精確配準以及隨后重建介電常數或電子密度分布至關重要。” — 了解使用光學鏡頭系統拍攝物體時物體的具體可視化方式也很重要，因?yàn)楫?dāng)鏡頭或物鏡的物體平面未聚焦在物體的輸出平面上時，散焦效果會變得非常明顯。我們的工作有條不紊地解釋了這些問題的各個方面，并提供了解決這些問題的規定。此外，可以利用衍射效應扭曲物體的亮度和相位模式，從而根據激光衍射成像的結果恢復被照明物體的特性。我們將在后續研究中證明這一點。”
“快速演化的等離子體微結構是最難進行光學測量的?？梢酝ㄟ^它們與相干激光輻射的相互作用來研究此類物體的光學特性。然而，即使在最簡單的近似中，激光輻射與微結構等離子體物體的相互作用也可能伴隨著復雜的衍射效應，從而嚴重扭曲其相位和亮度模式。這不可避免地會影響使用激光輻射進行攝影的結果，導致在恢復物體參數時數據不正確。這個問題在許多基礎科學和應用科學領域仍然很重要，”物理學和數學博士、P.N. 等離子體結構激光診斷實驗室代理主任#FormatStrongID_0# 指出。列別捷夫物理研究所。列別捷娃。 — “我們的研究結果揭示了伴隨等離子體微結構可視化過程的衍射效應的本質，使我們能夠在處理激光圖像時將其考慮在內，并顯著提高其數學處理的準確性。未來，研究結果可能有助于開發用于控制脈沖氣體放電系統中等離子體產生的精確方法，以及創建具有高時間和空間分辨率的激光衍射斷層掃描系統。”
研究成果為開展快速演化的等離子體微物體研究實驗開辟了巨大可能性。了解激光衍射的關鍵方面和可視化等離子體結構的模式，使我們能夠顯著簡化激光探測光學系統的設計，包括記錄等離子體物體的原理本身。這使得該研究成果受到廣大科學界的歡迎和利用。
