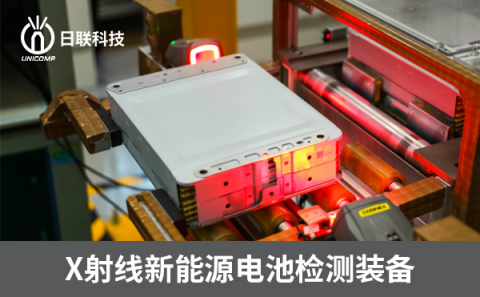

目前，我國極性耳焊后產生的缺陷檢測主要依靠人工經驗和肉眼檢測判斷，缺乏相應的、系統的缺陷檢測程序，受人為主觀因素影響較大，難以保證檢測的準確性和效率。在X射線檢測技術幫助下可以快速準確地實現鋰芯極耳焊后的缺陷檢測。
大體流程為首先對鋰電芯極耳焊后進行X射線檢測，基于X光機軟件圖像處理對采集的圖像進行圖像預處理，并利用圖像差分的方法提取相應的缺陷特征，實現缺陷的識別檢測;最后，驗證整個視覺檢測系統的效果，驗證機器視覺檢測方法的可行性和合理性。
A)X射線檢測設備中圖像預處理的目的是去除圖像中的噪聲、干擾特征和其他不相關的數據和信息，加強圖像中的有用信息，提高后續特征提取的準確性和穩定性。在采集過程中，由于污垢、鏡頭污染等環境因素，圖像會產生不同程度的不規則噪聲。因此，在不破壞圖像重要特征的情況下，需要使用圖像濾波來去除不相關的噪聲。常用的圖像濾波算法包括平均濾波、中值濾波和高斯濾波。
B)X射線檢測設備圖像增強和分割圖像增強的目的是增強濾波后圖像的灰度，突出圖像中有用特征的信息，增強圖像的識別，削弱或消除其他不相關的特征信息。
C)鋰電池焊接后圖像預處理后，將最大限度地突出焊印區域的圖像特征，以便于識別和檢測焊點數量、焊點位置和多層極耳。對于鋰芯焊接后的缺陷檢測，關鍵在于提取焊點的數量特征和位置特征。首先，利用線性灰度增強的圖像定位焊接后極耳的特征，然后利用閾值分割圖像找到每個焊點的中心坐標和多層極耳的輪廓邊緣，并根據每個焊點的中心坐標擬合焊印區域的中心坐標，找出焊印區域的相對位置。
