近幾十年來最偉大的技術成就離不開納米材料。它們為醫學、可再生能源、化妝品、建筑材料、電子設備等領域的突破性改進奠定了基礎。納米材料具有形成新材料的潛力，因此人們對它們的性能和相互作用有很大的研究興趣。

各種納米結構材料在現代材料中起著至關重要的作用。然而，這種體系通常與較大的結構共存，僅分析納米級或微米級并不能完全表征樣品。

小角X射線散射 (SAXS)是表征納米結構材料的標準方法之一，因為其廣泛的適用性和原位測試的可能性。“經典”小角散射被限制在大約300 nm的最大尺寸范圍內，當涉及到大尺寸范圍的體系時，限制了SAXS的使用。USAXS (ultra-small angle X-ray scattering) 可以通過測量極小的散射角，將X射線散射實驗的可探測尺度范圍擴展到微米范圍。通過這種方式，可以在單個裝置中測量微米和納米尺度，使得SAXS成為納米顆粒分析中最通用的表征方法之一。

本文我們展示了USAXS測量二氧化硅微球，作為該方法概念的證明。使用Anton Paar SAXSpoint 5.0小角X射線散射儀配備了可選的USAXS模塊。安裝這個USAXS模塊后，X射線散射實驗的最小q值 (qmin) 可達0.0012 nm-1(0.00012 Å)。這對應的實空間顆粒尺寸可達2.6 µm。

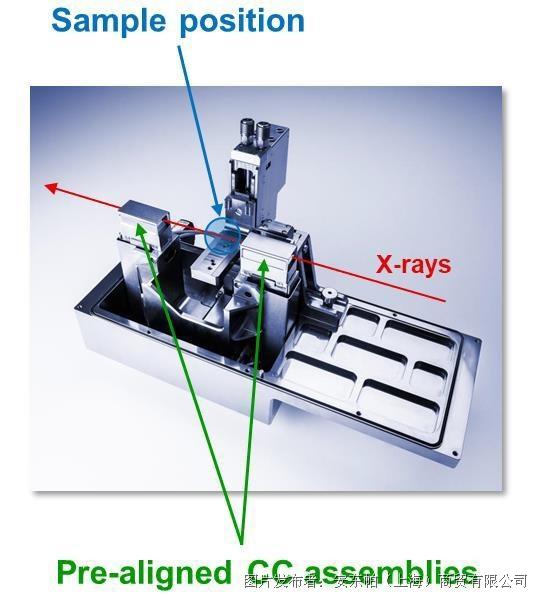

這種擴展的超小q范圍可通過使用所謂的Bonse-Hart設置來實現，其中兩塊對齊和精確切割出Si 220通道切割組件。在測量中，主通道切口(位于樣品前)用于進一步準直光束并進一步減小光束發散。次級CC用作分析晶體，以極小的角度增量掃描散射光子，以記錄USAXS曲線。

在實驗中，通道切割組件可以移入和移出光束。這允許測量大q范圍內連續散射曲線(高達四十多)，涵蓋USAXS、SAXS和WAXS區域。SAXSpoint的USAXS模塊是集成到SAXSdrive數據采集軟件中并可實現自動測量

為了證明Anton Paar USAXS模塊的潛力，購買了一種經驗證直徑為 (1.53 ± 0.02) µm顆粒的水溶液。

對該實驗，系統配備了Primux 100 Cu Kα( λ = 0.154 nm)的微焦斑X射線管，Anton Paar USAXS 模塊，和Dectris的EIGER2R 1M探測器。USAXS數據是在透射模式下采集q范圍從0.0012 nm-1到0.04 nm-1。 為了防止測量過程中出現沉淀Primux 100 Cu Kα( λ = 0.154 nm)，測量是在連續流動的情況下進行的，同時不斷攪拌儲液罐中的溶液。

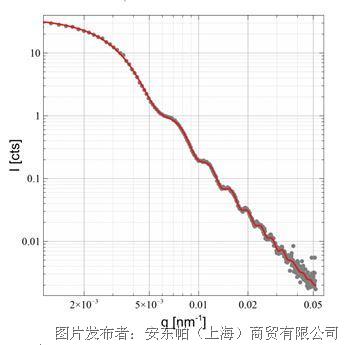

使用簡單的IFT(反傅里葉變換)擬合來分析數據。圖2顯示了IFT擬合曲線與數據點。可以看出，擬合完美的與測量數據吻合。

圖3顯示通過擬合得到的相應的對距離分布函數(PDDF或p(r))，用于擬合的最大尺寸為1600 nm。PDDF的對稱形狀證實了是球形顆粒 ，通過p(r) 計算均勻球體的直徑，得出Dmax 為1.515 µm。這與標稱粒徑1.530 µm 完全一致。由于不需要多分散性來模擬數據，因此也就證明了樣品的單分散性。

結論

這個研究可以證明，在帶有微焦斑X射線管的SAXSpoint 5.0 系統上，qmin 為0.0012 nm-1 的超小角X射線散射是可行的。這使得USAXS也可以在實驗室使用，減少了對同步加速器線站實驗的需求。

成功測量和評估了標稱直徑為1.53 µm的SiO2球體的數據。散射數據的評估結果是顆粒直徑為1.515 µm，與標稱粒徑非常一致。此外，還證明了樣品的單分散性。
