X射線無損檢測技術可直觀清晰地提供焊縫缺陷影像，方便對被檢對象缺陷進行準確的定性、定位及定量，同時檢測圖像易于保存，方便數據追溯。焊縫缺陷種類多樣，不同的缺陷在X射線檢測圖像中也有不同的明暗呈現，以下是焊縫常見缺陷所表現出的圖像特點。
1、裂紋
裂紋的X光圖像特點是輪廓分明的黑線和黑絲，其細節特征包括：黑線有微小的鋸齒，有分叉，粗細和黑度有時變化，有些裂紋圖像呈較粗的黑線與較細的黑線相互交織在一起;線的端部尖細，端頭前方有時有絲狀陰影延伸。
2、未熔合
未熔合分為根部未熔合、坡口未熔合、層間未熔合。(1)根部未熔合：單面焊中的根部未熔合，在底片上的特征是一條連續或斷續的細直黑線，長度不一。(2)坡口未熔合:單面焊和雙面焊均可產生坡口未熔合，坡口未熔合的影像特征是呈月牙形，靠焊縫邊緣一側是連續或斷續的黑直線，靠焊縫中心一側輪廓不規則，由外向內寬度不一，黑度逐漸變淡。(3)層間未熔合：層間未熔合的影像特征是黑度不大的片狀影像，多含氣體，邊緣光滑。
3、未焊透
未焊透在檢測圖像上的特征是黑直線，兩側輪廓都很整齊，寬度一般為坡口鈍邊間隙寬度，有時坡口鈍邊有部分熔化，影像輪廓變得不整齊，直線寬度和黑度有局部變化，也有時伴有點狀缺陷。
4、夾渣
按其成分可分為非金屬夾渣和金屬夾渣。非金屬夾渣在底片上的影像特征是黑條和黑塊，形狀不規則，黑度變化無規律，輪廓不圓滑，有的帶棱角。鎢夾渣屬于金屬夾渣，只產生在非熔化極氬弧焊焊縫中。在底片上多呈現為白色亮點，尺寸一般不大，形狀不規則，大多數情況是以單個形式出現，少數情況是以彌散狀態出現。

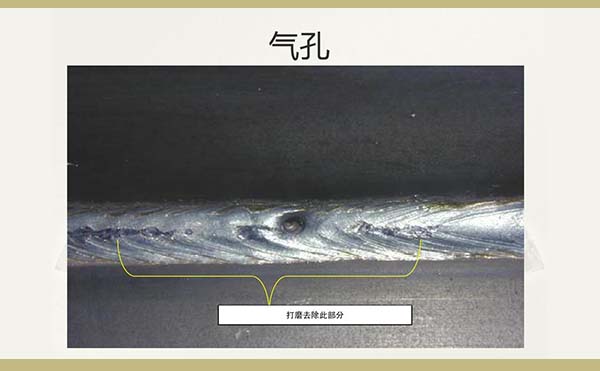

5、氣孔
氣孔在底片上的影像特征是黑色圓點，也有呈黑線(線狀氣孔)或其他不規則形狀的。氣孔的輪廓比較圓滑，其黑度中心較大，邊緣稍淡。
