一、散射箔
根據電子束易于散射的特點，利用散射箔(scatteringfoil)將其射束展寬到臨床所需要的最大射野范圍。所用散射箔材料的原子序數和厚度，要依據電子束能量選擇。目前加速器采用雙散射箔系統，可進一步改善電子束的能譜和角分布。第一散射箔的作用，是利用電子穿射時的多重散射，將射束展寬; 第二散射箔類似于X射線系統中的均整器，增加射野周邊的散射線，使整個射線束變得均勻平坦。

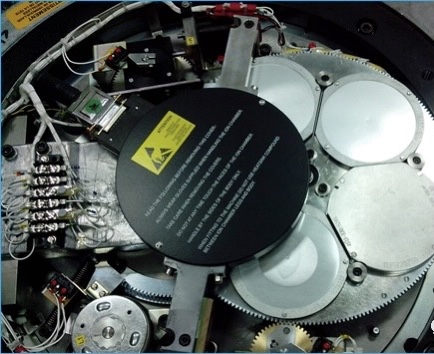

圖1 電子束均整器
二、準直器
X射線的二級準直器，最早型的直線加速器中只為X射線治療模式用。目前的直線加速器當轉換到電子束治療時,為了減輕電子束限光筒的重量和改善電子束等劑量分布的特性,采用二級準直器自動跟隨系統，即當插入某一大小的電子束限光筒時X射線二級準直器自動開到與該限光筒相匹配的位置。
不同規格的限光筒，不同能量模式下，準直器跟隨的位置不同。
三、限光筒
電子束通過散射箔展寬后，先經X射線治療準直器，再經電子束限光筒(applicator)形成治療用射野。電子限光筒的設計除要形成治療用射野外，利用電子束易散射的特點，借助限光筒的筒壁增加電子束射野中的散射電子, 改變電子束的角分布并使其能譜變寬，從而改善射野均勻性，以彌補射野邊緣劑量的不足，使其劑量建成區的劑量顯著增加。

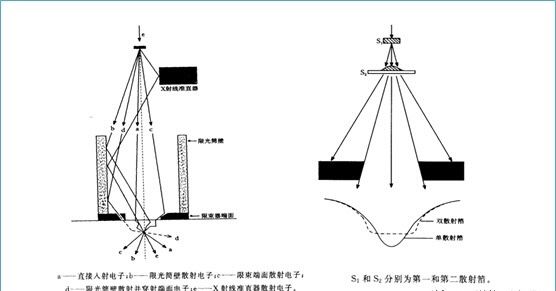

圖3 限光筒散射及雙散射箔示意圖
使用雙散射箔系統，電子束限光筒的封閉筒壁式結構可改用邊框式，此時邊框式限光筒僅起確定射野大小的作用。
限光筒下端面必須到達治療距離或離治療距離約3~5cm，以保證電子束射野在皮膚表面的半影最小。
[參考資料]：胡逸民,腫瘤放射物理學,原子能出版社,1999.9.
