國內外TOFD檢測標準中，推薦的探頭中心間距設置方法一般有如下幾類：
01 使探頭對的聲束交點位于其所檢測最大深度的2/3處(如標準BS 7706: 1993，BS DD CEN/TS 14751: 2004，NB/T 47013.10-2015);
02 使探頭對的聲束交點位于缺陷可能發生的區域(標準BS DD ENV 583-6-2000);
03 應在試塊上進行驗證試驗以確定探頭對的聲束交點位置(如標準ASTM E2373-04-2004)。
中廣核工程有限公司和中國特種設備檢測研究院的研究人員基于仿真技術對不同聲束交點衍射聲場的分布情況進行了分析，來綜合考量有效聲場對檢測區域的覆蓋及掃查面盲區兩個因素，并采用不同聲束交點下的探頭中心間距在試塊上進行試驗，以驗證聲束交點對檢測結果的影響。
1 聲場仿真分析
針對長457mm、寬40mm的工件進行建模，焊縫工藝參數為：坡口角度30°;間隙2mm;鈍邊高度1mm。選用標準NB/T 47013.10-2015中的推薦參數設置探頭頻率為5MHz，晶片尺寸為Φ6mm，楔塊角度為65°，聲束交點深度分別選擇在0.5T，0.55T，0.6T，2/3T的位置(T為工件厚度)，依次進行聲場仿真分析，探頭中心間距PCS分別對應選擇86，94，103，114mm。

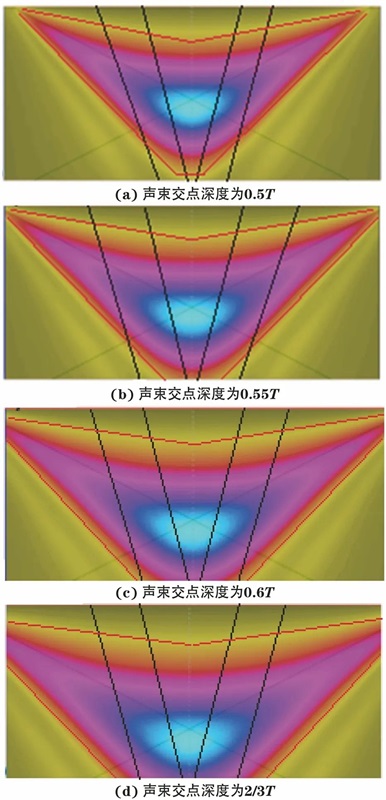

對上述仿真參數進行CIVA軟件仿真計算，得到不同PCS及交點深度的仿真分析圖譜如圖1所示，圖中黑線區域為焊縫及焊縫熱影響區，紅線區域為-12dB聲場范圍。

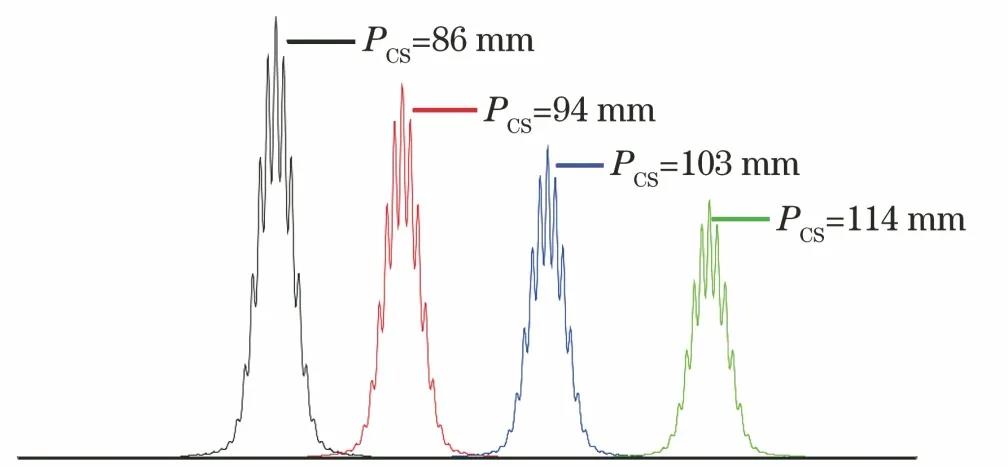

探頭聲束交點中心能量分布曲線如圖2所示。通過軟件分析-12dB聲束在工件中的覆蓋范圍，分析結果如表1所示。

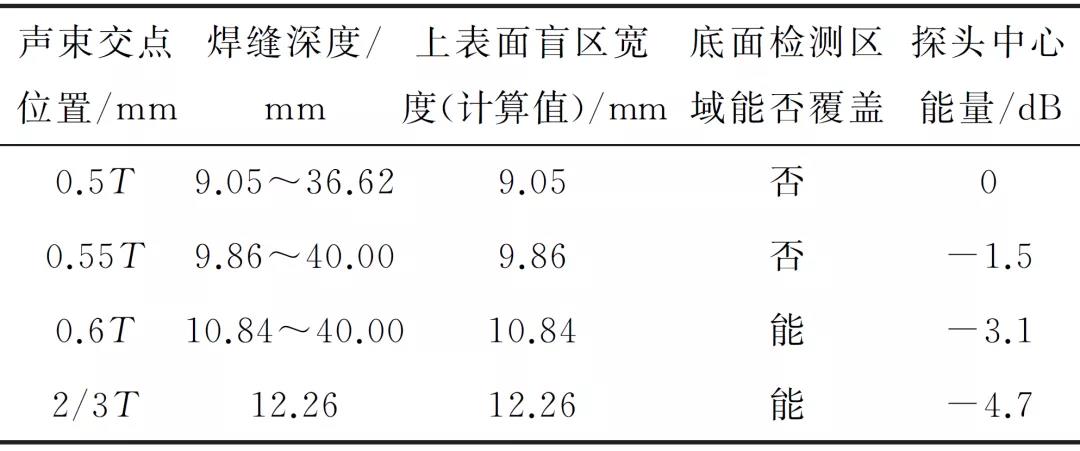

表1-12dB聲場覆蓋分析結果
分析圖1，2與表1可知，聲束交點深度在0.5T與0.55T的位置，檢測區域不能覆蓋底面區域;交點在0.6T與2/3T位置時，均能在-12dB聲束覆蓋范圍內有效覆蓋檢測區域，上表面盲區隨著聲束交點的位置下移而增大，探頭聲束交點中心能量不斷減小。
對比分析可知，聲束交點在0.6T位置較2/3T位置的上表面盲區更小，探頭聲束交點中心能量大于1.4dB，在檢測區域能更有效地利用聲場能量，分辨率更好。
2 TOFD檢測掃查面盲區的測量
(1) TOFD上表面盲區
TOFD檢測技術存在上表面盲區，根據選擇工藝參數的不同，盲區大小也不同。研究人員通過試驗實測了聲束交點在工件不同位置的上表面掃查面盲區。
選用奧林巴斯OMINISCAN MX型TOFD設備，其探頭頻率為5MHz，晶片尺寸為Φ6mm，楔塊角度為65°，選擇探頭中心間距分別為103mm與114mm;聲束交點深度分別為0.6T和2/3T，并進行試驗。試塊選用帶不同深度刻槽和側孔的試塊，如圖3所示，實測結果如圖4所示。

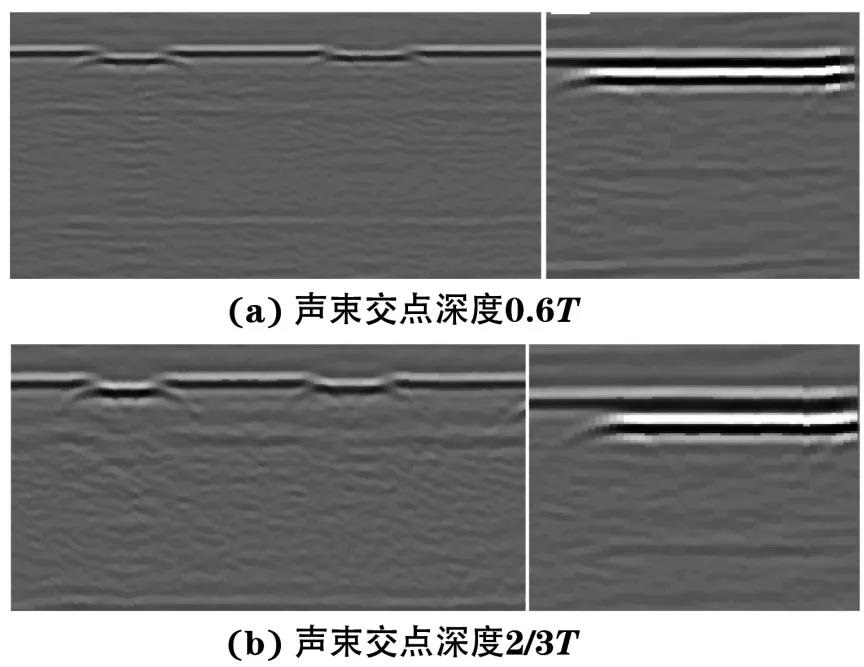

圖4盲區實測圖譜
圖4(a)中PCS為103mm，圖譜中左邊為最小可見埋深為5mm的槽，右邊可見Φ7mm側孔;圖4(b)中PCS為114mm，圖譜中左邊為最小可見埋深為5mm的槽，右邊可見Φ8mm側孔。試驗分析結果如表2所示。
表2 不同參數設置的試驗分析結果
從表2分析可知，隨著聲束交點深度的增加，TOFD檢測上表面盲區也逐漸增大。同時隨著PCS的不斷增大，檢測分辨率降低，進而導致盲區增大。
(2) TOFD底面盲區
底面盲區分為焊縫中心底面盲區和軸偏離盲區。根據相關標準要求，焊縫中心底面盲區一般情況下應不大于1mm。底面盲區主要為軸偏離盲區Δh，其計算公式為：
式中：T為工件厚度;s為探頭中心距的一半;x為軸偏離值。
運用式(1)分別計算聲束交點深度在0.6T與2/3T位置的底面盲區高度理論值，計算結果如表3所示。

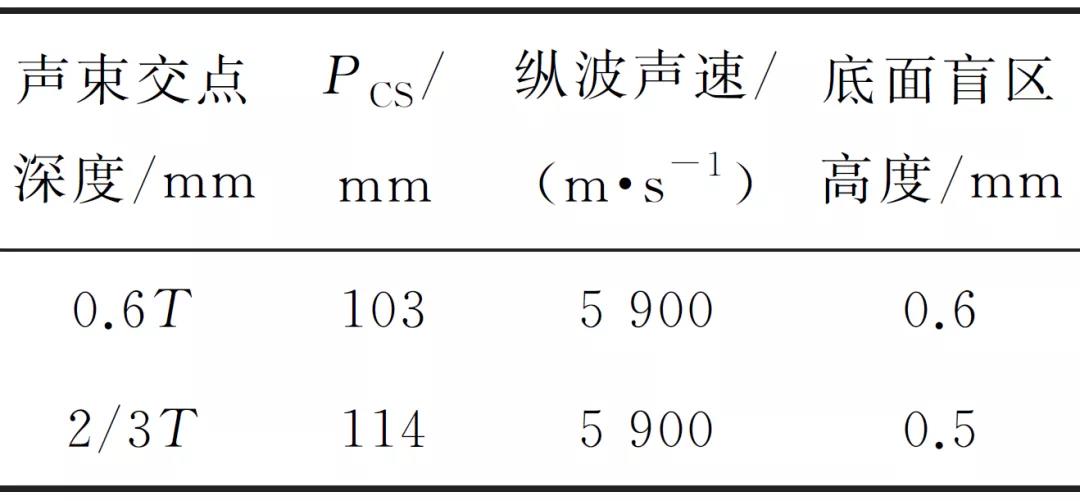

表3 不同PCS底面盲區理論值
從表3分析可知，隨著聲束交點深度的增加，底面盲區不斷減小，但減小的幅度較小，底面盲區高度均符合相關標準要求。
此外，該探頭的-12dB聲束擴散角的測量結果為41.5°~88.1°。從實測結果進一步分析，-12dB聲束范圍能覆蓋底面檢測區域。
3 模擬試驗驗證
試驗設備與器材選用上述TOFD設備與探頭，模擬試驗采用直徑457mm、壁厚40mm的模擬試塊，在模擬試塊中，制作了5處缺陷，如圖5所示。

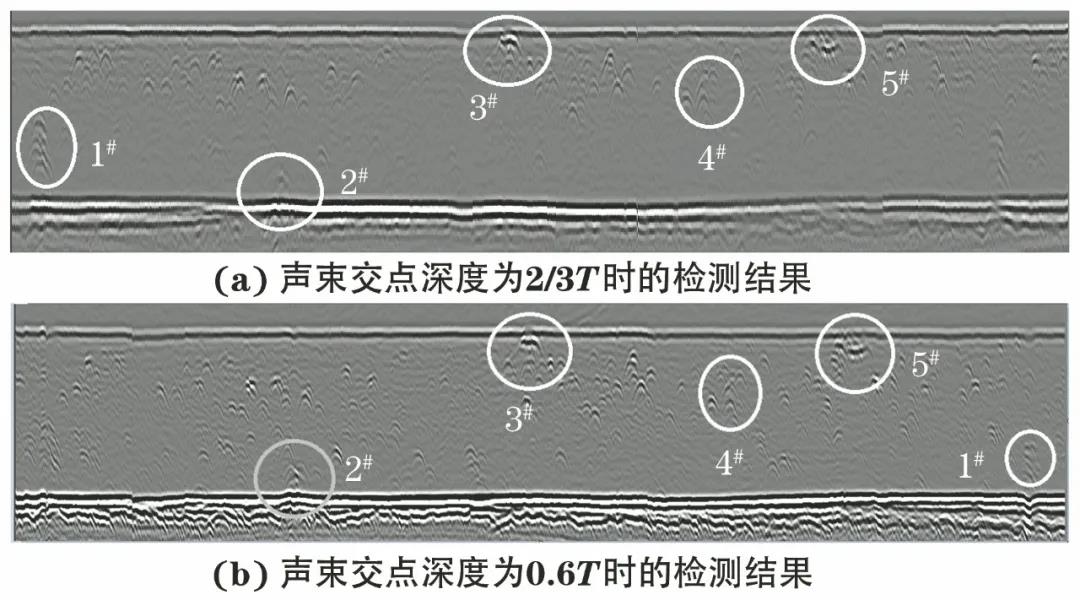

分別采用聲束交點深度在2/3T處與優化后的聲束交點深度在0.6T處的檢測工藝在模擬試塊上進行檢測試驗，試驗結果如圖6所示。
對比分析可知，兩種工藝參數設置均能有效檢出缺陷，在探頭設備相同、檢測靈敏度相同的情況下，聲束交點深度在0.6T位置的圖譜中底波能量比2/3T位置的能量更強;對于1#，4#，5#缺陷，兩種工藝參數設置檢測效果基本相當;對于2#缺陷，聲束交點在0.6T位置的分辨率比2/3T位置的更好，檢測效果更好;對于3#缺陷，聲束交點在0.6T位置，缺陷與直通波可完全分開，而2/3T位置的圖譜中缺陷與直通波無法完全分開，因此0.6T位置較2/3T位置而言，缺陷測量結果準確度更優。
試驗結果證明，聲束交點深度優化后的檢測工藝有利于缺陷的檢出，檢測分辨率更好。
結論
1 軟件仿真及試驗結果表明，聲束交點深度在0.6T位置較2/3T位置而言，-12dB聲場能量在檢測區域范圍內能得到更好的利用，探頭聲束交點位置中心能量更大，上表面盲區較小，檢測效果更好
2 根據不同檢測對象及焊縫結構，選用性能參數不同的探頭時，建議可對聲束交點深度位置進行優化，以提高檢測質量。
