海底管線是海洋油氣田內部設施連接和油氣資源外輸?shù)闹匾O(shè)施。海底管線處于風浪、海流、腐蝕等惡劣服役環境中，易產生各類缺陷。近年來，自動超聲波檢測技術在海底管線檢測中得到了廣泛的應用，其高檢測能力、高效、環保等優勢在海底管線鋪設過程中得到了充分的體現。

海洋石油工程股份有限公司的檢測人員依據標準要求，基于扇形檢測技術開發了相控陣超聲扇形掃描工藝，驗證了工藝的重復性和可靠性，通過評定不同閾值的POD(檢出率)值，確定了最佳缺陷評定基準，實現了相控陣超聲扇形掃描技術在海底管線項目中的成功應用。

01 相控陣超聲掃描技術特點

常規全自動超聲(AUT)檢測技術采用分區法，將焊縫沿壁厚方向分成若干區域，如根部區、鈍邊區、熱焊區以及填充區等，分區高度為1~3mm，每個分區設置獨立的反射體，使用獨立的檢測波束對每分區分別進行掃描，以A掃描-雙門帶狀圖的形式顯示(焊縫分區，波束配置及圖像顯示見圖1)。

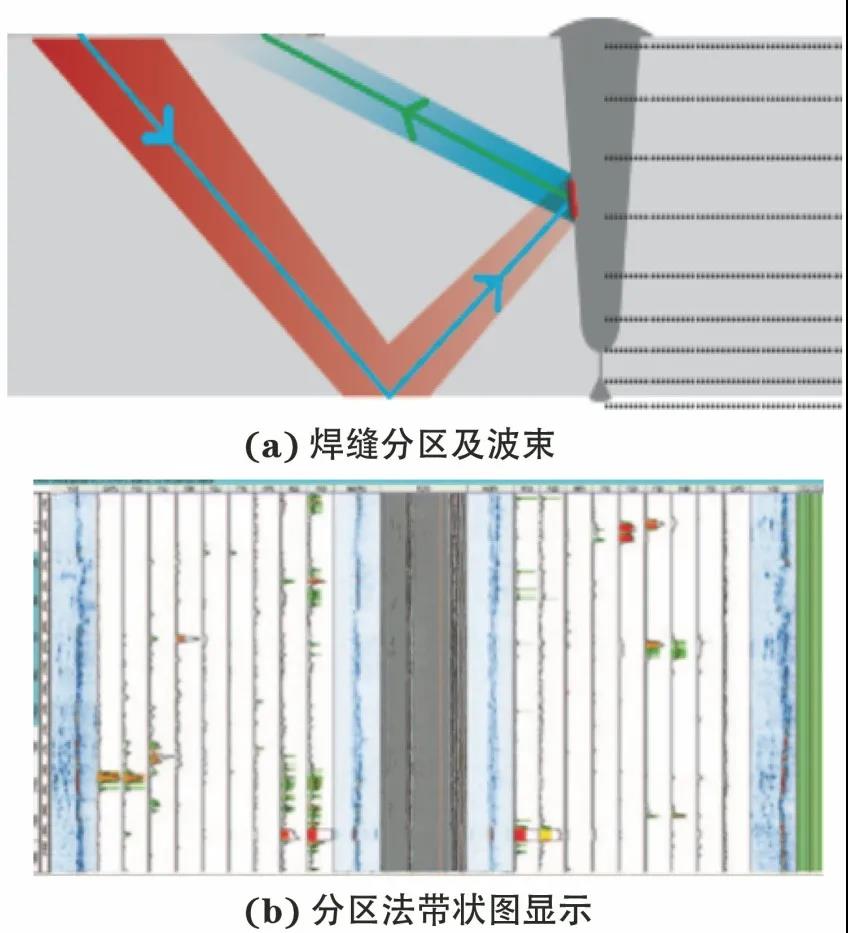

圖1 帶狀圖及AUT檢測波束配置示意

相控陣超聲扇形掃描技術是將一對相控陣探頭對稱布置于焊縫兩側，每個探頭可同時激發一組或多組不同角度范圍的超聲波束實現對焊縫檢測區域的掃描，以A掃描、B掃描、C掃描及扇形掃描的方式顯示;相控陣超聲扇形掃描技術波束配置及圖像顯示如圖2所示。

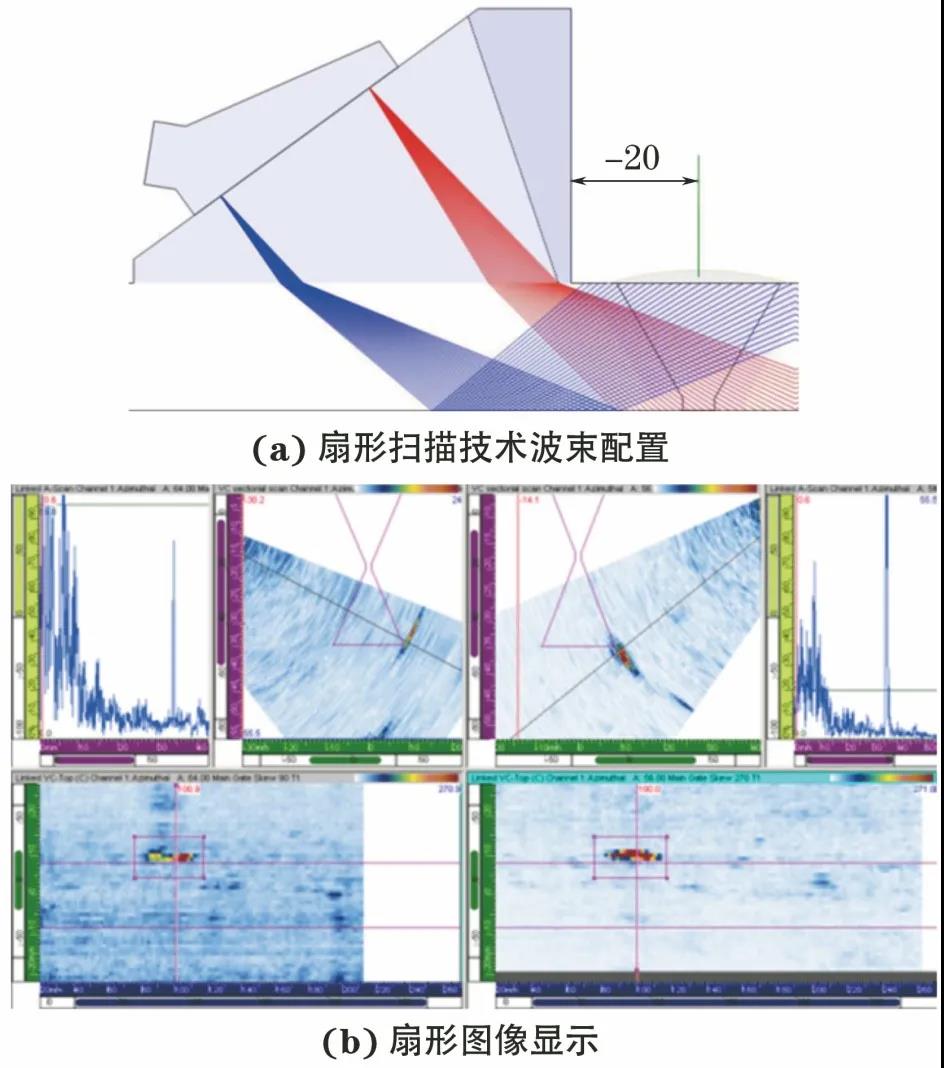

圖2 相控陣超聲扇形掃描技術波束配置及圖像顯示示意

相比于傳統分區法AUT檢測技術，相控陣超聲扇形掃描技術具有以下優勢：

① 使用一個角度范圍覆蓋檢測區域，提供更多的檢測角度;

② 焊縫每側探頭發射的超聲波波束覆蓋整個焊縫區域，可得到更多的檢測數據;

③ 分區法軌道安裝精度要求±1mm，扇形掃查安裝精度可允許±3mm內，掃查器安裝效率更高;

④ 調試方法簡便，調試效率高;

⑤ 可使用便攜檢測系統，滿足不同施工環境的檢測需求，檢測成本更低。

02 相控陣超聲扇形掃描工藝設計

檢測工藝

相控陣超聲扇形掃描工藝是基于相控陣檢測系統，兩個相控陣探頭對稱布置于焊縫兩側，設置一組波束覆蓋焊縫內外表面及填充區域，設置第二組波束覆蓋根部區域，焊縫兩側采用相同的波束設置，采用機械掃查方式，實現焊縫檢測的過程。

試驗采用32晶片相控陣探頭，上下游對稱設置波束，上游探頭設置兩組波束，第一組波束角度范圍為40°~72°，覆蓋焊縫內外表面及填充區域，第二組波束角度范圍為50°~75°，覆蓋根部區域，下游探頭波束設置與上游相同(工藝配置見圖3);第二組使用軌道式自動掃查裝置采集數據。

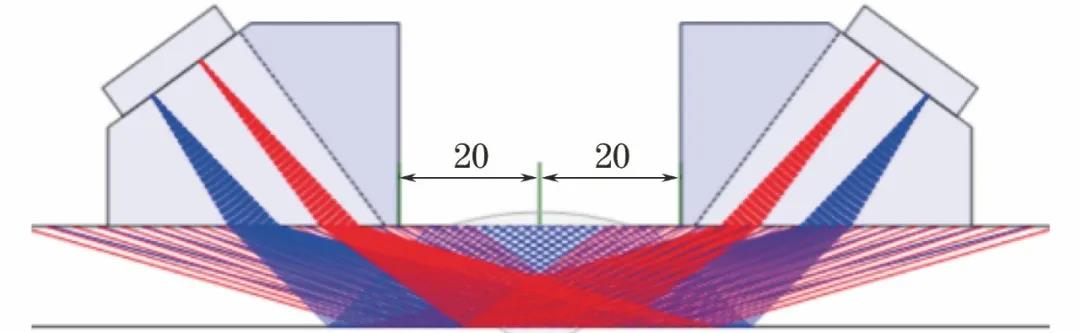

圖3 檢測工藝配置

驗證試塊

驗證試塊的反射設置以平底孔和槽為主，其作為靈敏度設置及重復性試驗的唯一試件，直接影響工藝的完整性驗證及最終認證結果。

在試塊表面設置尺寸(高×寬×長)為1mmX1mmX10mm的槽，根部設置尺寸(高×寬×長)為1mmX1mmX10mm的槽，槽的方向與坡口面平行。焊縫內部高度方向每隔3mm的位置設置平底孔，孔徑2mm，平底孔的角度滿足焊縫坡口角度及檢測波束的角度要求，上下游以焊縫中心線為對稱軸對稱設置。

03 試驗數據

焊縫準備

用于認證的缺陷主要以側壁未熔合及根部未焊透為主，氣孔、夾渣等體積型缺陷用于檢出驗證。根部缺陷采用調整焊接參數的方法，填充及表面未熔合缺陷采用EDM(電火花)刻槽的方法獲得高精度的缺陷。

試驗使用的焊縫：管直徑為508mm，壁厚分別為22mm和14.3mm，坡口型式為30°V型，材料為碳鋼。整個試驗共制作了6道焊口，缺陷類型包括側壁未熔合、根部未焊透及體積型缺陷(氣孔、夾銅與層間未熔合)，缺陷數量為：根部缺陷、填充缺陷、表面缺陷各29個，氣孔、夾銅、層間未熔合各2個。缺陷高度為0.5~2.5mm，長度為10~20mm，相鄰缺陷間距至少為30mm。

數據采集

使用自動掃查方式掃查缺陷焊縫，記錄所有缺陷數據，內容包括缺陷顯示的波幅、周向位置、高度、長度、深度及橫向位置等信息。在記錄的缺陷中隨機選取90個面積型缺陷，進行宏觀金相分析，記錄缺陷的實際尺寸。將相控陣超聲扇形掃描結果與宏觀金相結果進行對比分析，得出工藝的POD值。不同位置的焊接缺陷掃查圖像和宏觀金相顯示結果如圖4、圖5所示，缺陷信息如下表所示。

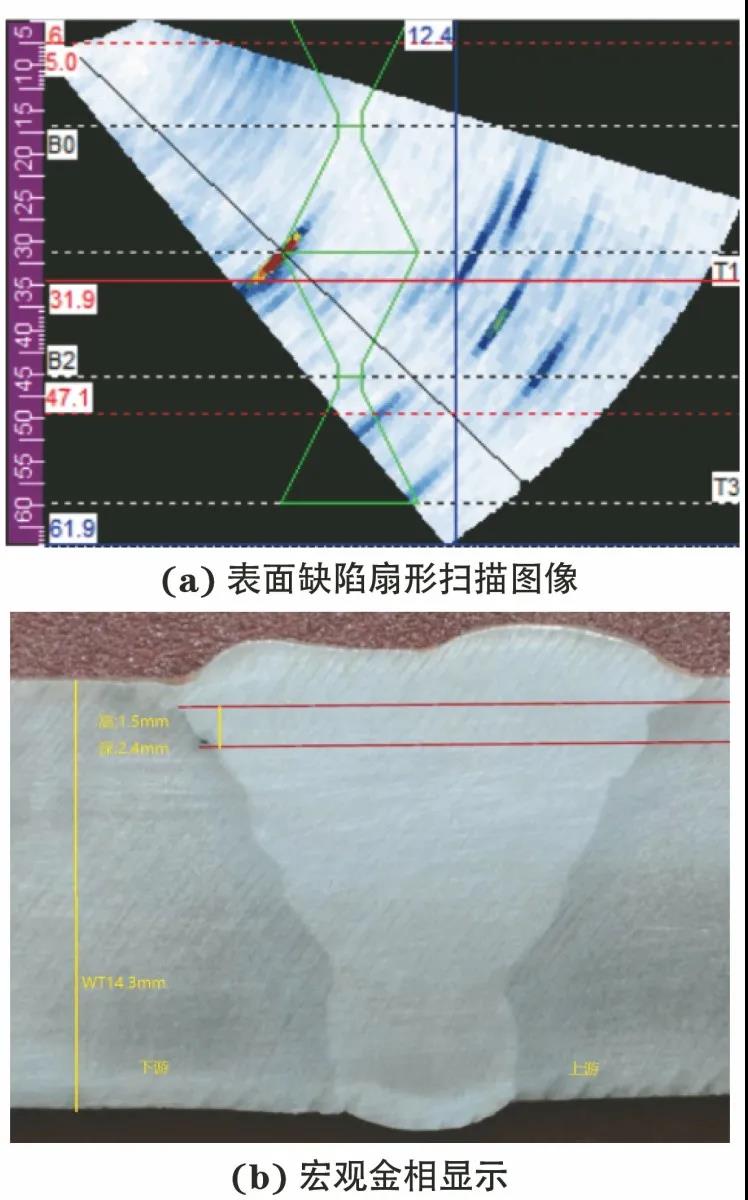

圖4 面積型表面缺陷扇掃與金相顯示

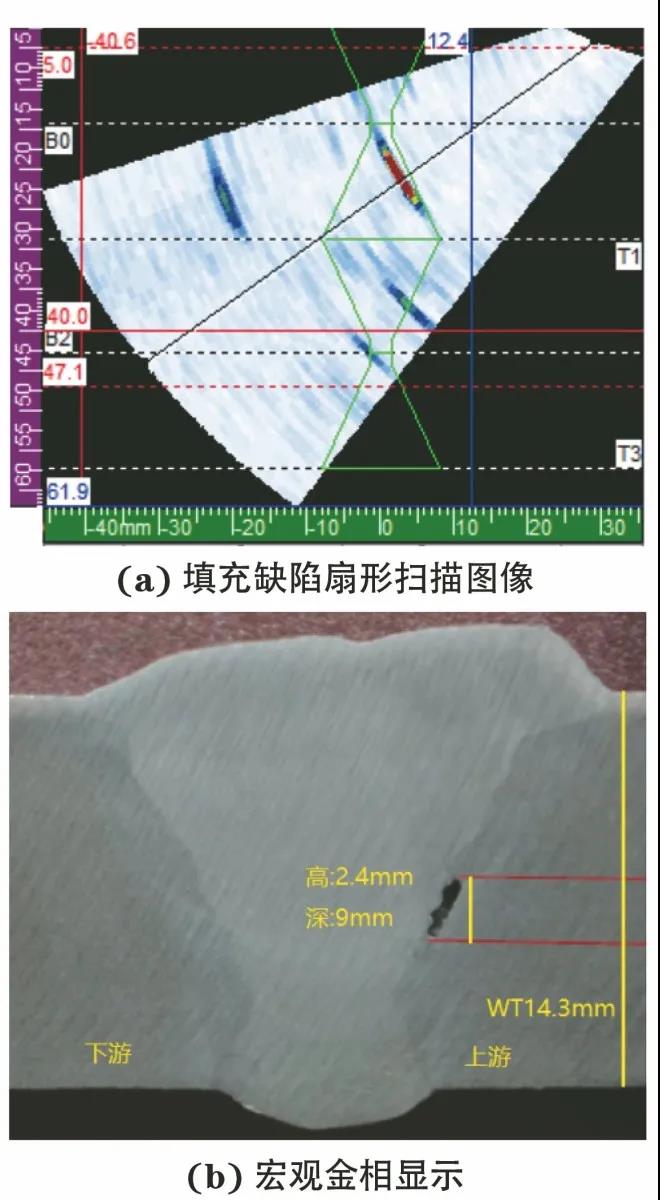

圖5 填充缺陷扇掃與金相顯示

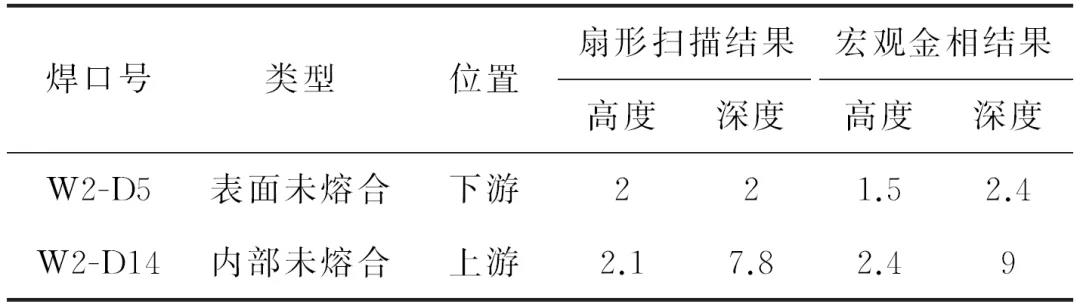

表：兩示例缺陷信息

04 工藝認證

參照DNVGL-ST-F101-2017《海底管線系統》標準要求，工藝認證是為了確定應用環境下的相關誤差值，如溫度一致性、束和聚焦法則一致性、掃查裝置穩定性和電子干擾靈敏度。認證包括檢測系統在計劃檢測條件下的重復性，不同位置相關類型和尺寸缺陷的檢測能力及缺陷定量和定位的準確性。

試塊重復性試驗

驗證試塊放置5G(水平位置)位置，在6點和12點位置進行重復性試驗，完成一次初始掃查后，連續進行10次掃查，記錄各反射體最大波幅，分析得出各反射體波幅與起始波幅最大偏差為0.8dB，滿足標準±2dB的要求。

偏移重復性試驗

在有缺陷的焊縫上進行試驗，完成一次起始掃查后，掃查裝置整體分別向上游和下游偏移3mm，完成焊縫掃查，分別評定每次掃查的各區域缺陷尺寸，偏移掃查各缺陷評定高度與起始掃查的最大偏差為0.5mm，滿足標準±1mm的要求。

可靠性試驗

將相控陣超聲扇形掃描數據與宏觀金相結果對比，使用北歐測試合作組織報告推薦的方法進行可靠性數據分析，確定95%置信水平90%POD對應的缺陷高度值，但是，標準對POD評定閾值未做明確限定，只給出了POD的極限值要求，標準規定的POD對應缺陷高度極限值為1mm。

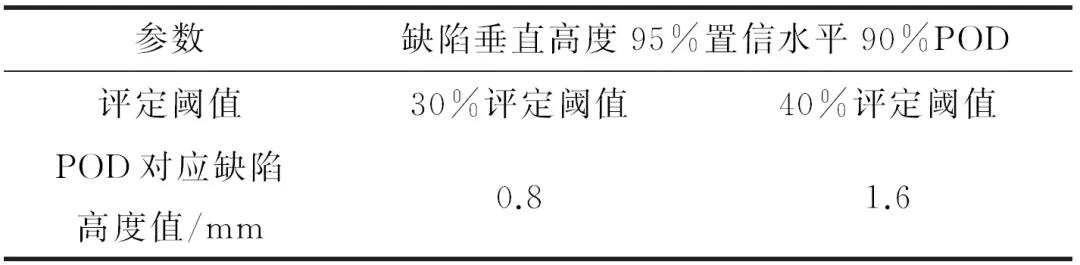

基于選取的90個焊接缺陷數據，結合工程實際應用需求，進行了不同評定閾值的POD分析，得出30%和40%評定閾值時的POD對應缺陷高度值，為工程應用提供準確的參考，評定結果如下：

由上表可以看出，在90%檢出率95%置信水平條件下，40%評定閾值，POD對應缺陷高度值為1.6mm;使用30%評定閾值，POD對應缺陷高度值為0.8mm，滿足標準對POD的極限值要求，為工程應用提供了可靠保障。


05 結語

1 相控陣超聲扇形掃描工藝能有效檢測出焊縫中不同位置的缺陷，并可對缺陷的高度、深度進行精確定量。

2 相控陣超聲扇形掃描工藝的校驗試塊重復性最大偏差為0.8dB，偏移重復性高度最大偏差為0.5mm，具有可靠的重復穩定性。同時，設計的校驗試塊能滿足DNVGL-ST-F101-2017對重復性試驗的要求，可提供經驗參考。

3 在評定閾值為30%時，90%置信水平，95%POD條件下檢測工藝整體POD對應缺陷高度值為0.8mm，滿足DNVGL-ST-F101-2017標準要求，亦滿足工程應用要求。

4 扇形顏色塊缺陷高度評定方法，可獲得可靠的缺陷高度測量精度，為今后提高扇形顯示高度測量精度提供經驗參考。
