隨著城市現代化程度的顯著提高，電梯技術的應用也越來越廣泛。人們?cè)谙硎茈娞菘旖莘?wù)的同時，對電梯的安全性提出了更高的要求。鋼絲繩是電梯主要的承載構件，其無損檢測是電梯設備安全檢驗中的重要項目。
電梯曳引鋼絲繩是電梯中的重要受力部件，鋼絲繩的使用狀態關系到電梯乘客的生命財產安全。鋼絲繩是一種復雜的幾何構件，傳統的檢驗方法是通過目測、游標卡尺等方法進行簡單判斷，這是建立在檢驗人員具備足夠的技術經驗的基礎上，并且人為肉眼觀察和判斷只能停留在鋼絲繩表面狀態，對鋼絲繩內部是否存在損傷和鋼絲繩全部繩段的狀態都無法進行全面檢驗。這些因素對及時更換鋼絲繩、保障電梯安全使用具有較大影響，在實際檢驗過程中存在較大的局限性。
伴隨著科技的進步，鋼絲繩探傷儀在電梯曳引鋼絲繩方面的檢驗應用越來越廣泛，極大地改善了電梯檢驗在這方面的短板。因此引入鋼絲繩的探傷檢測來彌補電梯檢驗方面的短板是非常有必要的，這樣可以盡可能地避免傳統檢驗方法出現的漏檢、錯檢等問題，通過先進技術手段來更好地保障電梯安全。在本文中，筆者主要闡述北京杰安泰無損檢測技術有限公司的EMT系列智能鋼絲繩探傷儀的工作原理、在電梯曳引鋼絲繩檢驗中的實際應用案例分析及優缺點，希望能對廣大電梯從業人員有所幫助。
1、EMT系列智能鋼絲繩探傷儀的工作原理
EMT系列鋼絲繩探傷儀的工作原理是基于永磁類檢測和漏磁類檢測的工作原理。其傳感器采用環繞式感應線圈，通過測量鋼絲繩中的軸向總磁通量變化及鋼絲繩由于不連續(例如斷絲、變形)導致的漏磁，由總磁通量變化判斷鋼絲繩直徑變化，通過漏磁來判斷鋼絲繩是否出現斷絲、變形等損傷，兩者相結合最終實現對鋼絲繩綜合情況的電磁探傷檢測。
(1)永磁類儀器檢測鋼絲繩直徑損傷(LMA)。其原理是通過永磁類儀器的傳感器產生恒定磁通，從而磁化鋼絲繩。而鋼絲繩中的軸向總磁通則可通過霍爾效應傳感器、感應線圈等適當裝置來測量。根據磁學的相關理論，在磁回路可感應范圍內，鋼絲繩內的磁通量變化與鋼絲繩橫截面積變化成正比。通過傳感器檢測鋼絲繩磁通量的變化，來推導鋼絲繩金屬橫截面積的變化，從而推導判定鋼絲繩直徑是否損傷。
EMT系列鋼絲繩探傷儀是通過采集LMA檢測信號、LF檢測信號以及距離信號，輸入計算機進行綜合處理，進行分析及顯示，從而檢測出鋼絲繩綜合損傷程度。
2、實際檢驗應用案例分析
筆者在日常檢驗過程曾經發現一個典型的鋼絲繩檢驗案例，下面就基于該案例來分析EMT系列鋼絲繩探傷儀在電梯檢驗中的應用。
筆者在對一臺已使用16年的老舊電梯進行安全性能評估檢驗時，首先使用傳統檢驗方法對鋼絲繩局部通過目測、游標卡尺等方式進行初步判斷，發現鋼絲繩的表面沒有明顯斷絲、斷股等缺陷，通過游標卡尺進行測量，鋼絲繩磨損量均在10%以下，屬于正常磨損范圍以內。使用鋼絲繩探傷儀進行檢測，發現該電梯鋼絲繩有銹蝕、縮頸、磨損量超標的缺陷，存在安全隱患。下面是實際檢驗過程中的鋼絲繩探傷儀的操作步驟。

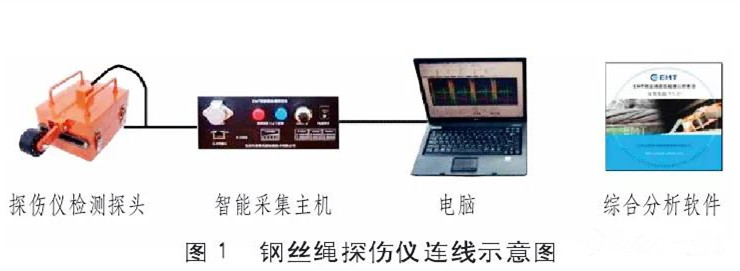

(1)EMT系列鋼絲繩探傷儀分別由檢測探頭、智能采集主機、電腦和綜合分析軟件等4個部分組成。將檢測探頭、智能采集主機與電腦進行連接，如圖1所示。
(2)探傷儀檢測探頭上、下兩部分可以完全分離，采用對插式可以安裝在鋼絲繩中，將所需要檢測的鋼絲繩全部包含，讓鋼絲繩在檢測探頭中運動，從而檢測出鋼絲繩的損傷情況。為了在鋼絲繩運行過程中防止由于翹絲、油污、變形和繩徑變化而將探頭帶走，必須用有足夠強度的尼龍繩或其它非導磁性材料將探頭固定在鋼絲繩上。
(3)檢查所有連線正確無誤后，探頭在鋼絲繩_上牢固可靠固定后，對儀器進行通電檢查。儀器開機后通常是先開啟智能采集主機，而后啟動鋼絲繩綜合分析軟件，最后使用儀器自帶程序檢定各部件是否處于正常檢測狀態。
(4)啟動電梯鋼絲繩探傷軟件后，設置各個參數，如鋼絲繩直徑、鋼絲繩數量，采集器IP地址，選擇正確的探頭等。設置好后再次檢測電腦與智能采集器的通信是否正常，通信正常即可進行下一步驟。
(5)在每次檢測前都要先檢查一下LMA曲線的零點是否穩定。首先進入軟件LMA零點檢查界面，然后向探頭中插入檢測絲，LMA曲線將向上躍變，然后緩慢向零點回落，最后穩定并保持在零點。從探頭中拔出檢測絲，LMA曲線將向下躍變，然后緩慢向零點回落，最后穩定并保持在零點。這說明LMA自動穩零工作正常。
(6)儀器和被檢設備都準備好后，進入軟件界面中的“測距檢測”模式并啟動，儀器進入檢測狀態。啟動電梯讓電梯由基站向最高層運行，一旦電梯曳引鋼絲繩被檢測出異常狀態，儀器會有報警提示。鋼絲繩全程運行.結束，點擊“停止檢測”命令按鈕，檢測停止，再按“保存結果”按鈕，一個檢測流程結束。電梯上下運行方向都要進行檢測，且同方向運行最好做至少兩次檢測，以便進行損傷對比分析，而且能發現該次檢測是否正常，數據是否可靠。
(7)通過儀器軟件的記錄回放與損傷統計面板可以實現對歷史檢測記錄的回放、分析和生成檢測報告。如果檢測波形無異常，則代表鋼絲繩狀態良好。如果檢測出異常波形，觀察異常波形與啟動基站的距離，并實際觀察該處鋼絲繩局部損傷情況，即可快速檢驗出鋼絲繩異常。
(8)檢測結束后，首先將探頭從鋼絲繩上取下，關閉智能采集器電源，關閉便攜式計算機，并清理干凈探頭上的油污，將探頭電纜、通信電 纜等各種配件和用具清理干凈后歸位。

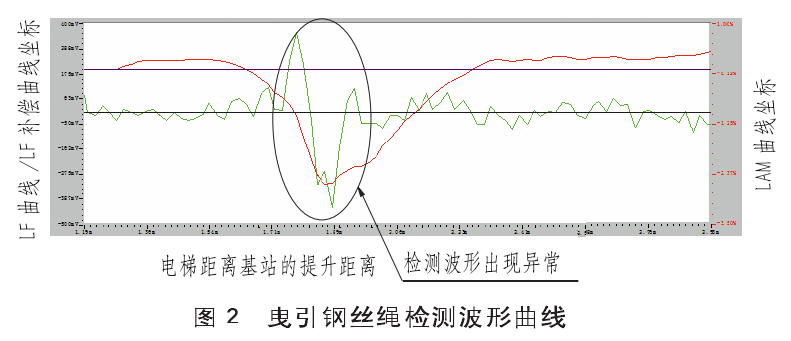

筆者通過鋼絲繩探傷儀進行該臺電梯曳引鋼絲繩檢測時發現，鋼絲繩整體檢測波形正常，僅在從基站提升至約1.8m處發現檢測波形出現異常，如圖2所示;再次測量驗證發現，同樣在該處出現波形異常。

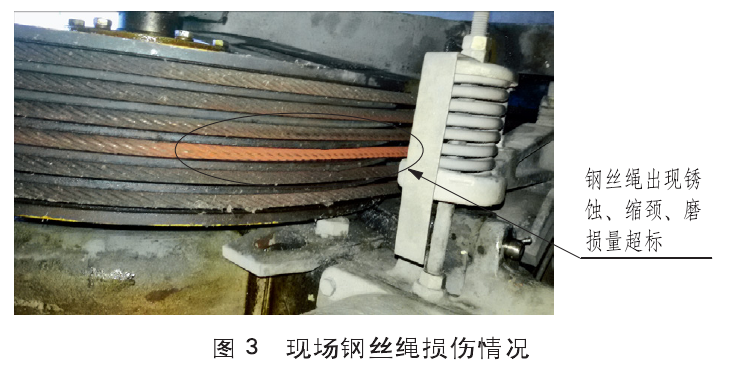

而后將電梯從基站向_上提升1.8m進行檢查時發現，在從基站提升1.74m處鋼絲繩出現銹蝕、縮頸，鋼絲繩直徑由12mm變化到10.02mm，鋼絲繩磨損量達到16.67%，現場如圖3所示。
TSG T7001-2009《電梯監督檢驗和定期檢驗規則曳引與強制驅動電梯》第5.1項第3款要求：磨損后的鋼絲繩直徑小于鋼絲繩公稱直徑的90%，鋼絲繩應報廢。在進行曳引鋼絲繩缺陷分析時發現，該設備安裝位置為娛樂場所，電梯使用頻率極高，使用年限長，鋼絲繩從未更換過，鋼絲繩繩芯的防銹油基本析出，已達報廢年限;在出現缺陷的部分，早已不析出防銹油，導致鋼絲繩銹蝕、縮頸。但是，由于日常維護保養過程中，維保單位基本以目測方式進行觀察，不易發現該處缺陷，導致該問題一直未能被解決。
3、鋼絲繩探傷儀優缺點
鋼絲繩探傷儀作為一種先進的電梯曳引鋼絲繩檢驗儀器，極大地彌補了電梯檢驗在這方面的短板，可以盡可能地避免傳統檢驗方法出現的漏檢、錯檢等問題，可以更好地保障電梯安全。
(1)優點：鋼絲繩探傷儀可以基本覆蓋電梯曳引鋼絲繩全部尺寸，當鋼絲繩內部狀態發生斷絲時，也可以報警提示，檢測范圍及內容全面，避免了檢驗過程中出現漏檢、錯檢，對電梯檢驗實踐具有重要幫助，對更好地保障電梯安全運行具有實踐意義。
(2)缺點：鋼絲繩探傷儀略顯笨重，操作需要多人配合，且探頭固定并不適用于全部電梯類型，具有局限性。鋼絲繩探傷儀只能初步檢測出鋼絲繩異常狀態，確定曳引鋼絲繩是否存在不符合標準要求的缺陷，仍需要檢驗人員進行再次檢驗判斷，存在技術局限性。
4、結語
采用鋼絲繩探傷儀的無損檢測是一種具有實際操作意義的電梯曳引鋼絲繩的檢驗手段，這種儀器在電梯日常檢驗和日常維護中都有廣闊的應用空間。在電梯日常檢驗過程中，鋼絲繩探傷儀的應用極大地提高了檢驗機構的檢驗準確性。在電梯日常維護保養過程中，鋼絲繩探傷儀的應用可以讓維保單位更加準確地了解電梯曳引鋼絲繩的實際使用狀態，準確地判斷出鋼絲繩是否需要更換，即可降低電梯使用費用，又可以保障電梯安全運行。
