蔡司近日發布高級重構工具箱，用于行業領先的Xradia Versia系列無損成像的 3D X射線顯微鏡(XRM)以及Xradia Context 3D X射線微焦點計算斷層掃描(microCT)系統。借助內部算法、自主開發的工作流程以及性能強大的工作站，高級重構工具箱能夠顯著提高3D圖像重構時的產出和圖像質量，而3D圖像重構是3D XRM應用于失效分析(FA)的重要一環。該工具箱可縮短分析時間、提高失效分析準確率，甚至產生可應用于半導體高級封裝技術的新型應用和工作流程。

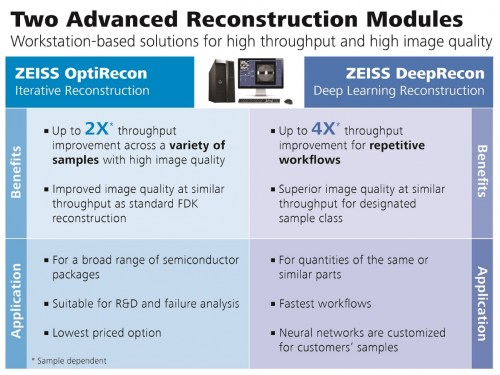

蔡司高級重構工具箱能夠顯著提高3D圖像重構時的產出和圖像質量
高級重構工具箱包含一個工作站和兩個模塊：用于迭代重構的蔡司OptiRecon，以及用于顯微鏡的首個商業化深度學習重構技術DeepRecon。
應時而生的新型重構技術
3D XRM可對2D X射線投影圖像中隱藏的特性進行獨特的可視化處理，目前已成為行業通用的一項缺陷成像技術，有助于更快地發現造成封裝故障的根本原因。在封裝失效分析中，快速獲得結果和高成功率都很重要。因此，在保證圖像質量的同時縮短成像時間意義重大。通常，使樣品在光路中旋轉，從不同角度捕捉一系列2D X射線投影圖像后，可使用Feldkamp-Davis-Kress (FDK) 濾波反投影算法重建3D數據集。FDK技術為了提高產出而減少圖像曝光次數或投影次數時，經常會造成圖像質量下降。
蔡司的新型高級重構工具箱推出兩個全新的高級重構引擎OptiRecon和DeepRecon。它們能通過提高半導體先進封裝失效分析和結構分析的襯度噪音比，縮短掃描時間的同時保持甚至提高圖像質量。除了應用于電子和半導體行業的封裝之外，高級重構工具箱還可用于很多其他領域，包括材料研究、生命科學和高級電池研發。
韓國東新大學J.H. Shim教授(前電子行業首席研究員)表示：“只有蔡司才能在如此短的掃描時間內以如此少的投影次數實現聚合物隔膜的可視化。對工業電池客戶而言，OptiRecon和DeepRecon堪稱頗具吸引力的應用。”
OptiRecon適用于各種不同的樣品和工作流程
OptiRecon是各種半導體封裝的理想選擇，適用于研發和失效分析。它使用了迭代重構技術。這項技術通過多層迭代來計算真實投影和模擬投影之間的差異，直至實現收斂。與FDK技術相比，OptiRecon大幅度減少了投影次數和縮短了成像時間，無疑是最佳的掃描策略。在保持或提高圖像質量的前提下，它可使半導體封裝的掃描時間最多縮短兩倍。在提高生產效率后可實現多方面效益：擴大感興趣區域、在一個班次內便可完成分析工作、減少樣品的輻射劑量。在與FDK的通量相當的情況下，OptiRecon可提高圖像質量，從而實現更優的襯度噪音比，而且能提高缺陷可視化并緩解分析師的眼部疲勞。OptiRecon采用簡單易用并能優化重構參數的界面，以及高級高性能離線工作站，以實現高速、高效的重構。

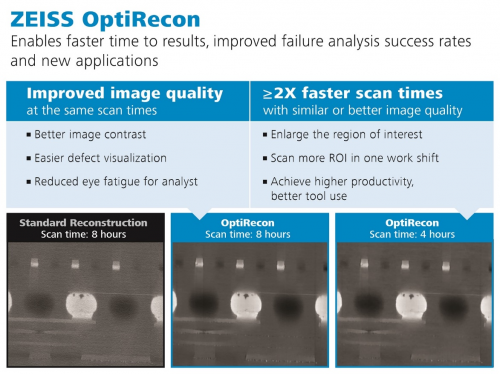

用于迭代重構的蔡司OptiRecon
DeepRecon適用于重復性的樣品和工作流程
DeepRecon模塊利用定制訓練的神經網絡，在需要對相同或相似樣品進行重復性分析時，提高失效分析和結構分析的通量和成功率。蔡司針對特定類別的樣品，提供定制神經網絡并經優化后滿足客戶的需要。相比FDK，DeepRecon可在保持或提高圖像質量的情況下，使某些特定類別樣品的掃描時間最大縮短四倍，而且在掃描時間相同時，實現低噪音、高質量的圖像。在工作流程中應用DeepRecon網路模型是一件極其輕松的事情。工具操作員只需在下拉菜單中選擇蔡司開發的其中一種網絡模型即可。

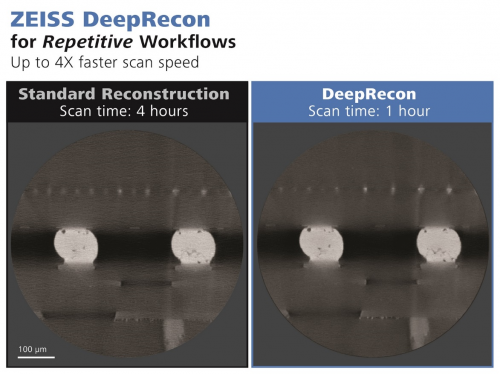

用于顯微鏡的首個商業化深度學習重構技術DeepRecon
蔡司制程控制解決方案部門總裁Stefan Preuss博士說：“自去年上市以來，蔡司的Xradia 600系列Versa憑借其在封裝失效分析中出色的分辨率、圖像質量以及產出，在電子及半導體封裝產業中發展勢頭強勁。由于我們的客戶在先進封裝的失效分析中不斷面臨全新的挑戰，因此蔡司在通過持續創新，使我們的產品擁有全新的功能和更強大的性能，以迎接那些迎面而來的挑戰。我們開發的高級重構工具箱便是一個很好的例子。該工具箱包含OptiRecon和DeepRecon兩個模塊，能顯著提高世界一流成像解決方案的產出和圖像質量，使我們的客戶比以往任何時候都能快速排除故障，實現更高的封裝產量。”
蔡司高級重構工具箱以及可選配的OptiRecon和DeepRecon模塊可直接在現有的蔡司Xradia Versa系統和Xradia Context microCT系統上進行升級，也可對未來的Versa 和 Context microCT系統進行升級。
