惡性腫瘤是國民生命健康的重要威脅之一，放射治療技術作為惡性腫瘤治療的重要手段，一直是全世界醫學研究中心的熱點和重點方向。放療用射線在殺死腫瘤細胞的同時，也會不可避免地照射到正常組織和細胞，同時也會帶來一些不良反應和并發癥。近年來，新技術和自動化在提高放射治療劑量精準度的同時，其帶來陡峭的劑量梯度和劑量跌落，也加大了放療規劃、實施過程中誤差所帶來的安全挑戰。
近期，南京航空航天大學王運龍副研究員及其合作者設計了一種基于光子晶體和3D打印的三維輻射劑量計。相關工作以“High-resolution 3D Radiochromic Hydrogel Photonic Crystal Dosimeter for Clinical Radiotherapy ”發表在《Materials Horizons》上。南京航空航天大學博士生王志浩為第一作者，綿陽市中心醫院王亭亭醫生，南京航空航天大學王運龍副研究員，馬駿教授(現工作單位為中國科學技術大學)為通訊作者。
在前期工作(Matter, 2022, 5, 4060)中，團隊將聚合物的輻射效應與光子晶體相結合，首次提出一種全新的劑量檢測方案，即利用光子晶體薄膜在X或γ射線的連續照射下實現布拉格反射峰的全可見光譜移動來實現劑量檢測。在此基礎上，研究團隊設計了一種輻射敏感的水凝膠材料，并將其引入反蛋白石光子晶體結構。如圖1B所示，在光子晶體水凝膠合成過程中，通過添加HEMA引入可控含量的羥基，并在后續將其改性為雙鍵結構，實現了雙鍵含量可控的水凝膠光子晶體系列劑量計，并對其X射線輻射響應性能進行了研究。圖1D-H中的結果表明，該光子晶體水凝膠輻射劑量計的性能得到了大幅提高，基本達到了放療臨床的應用閾值。
圖 1 高靈敏性的水凝膠光子晶體輻射劑量計設計及響應

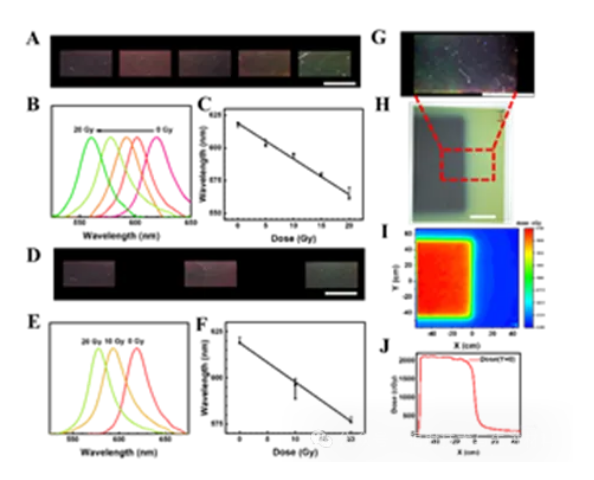

進一步地，研究團隊將上述劑量計在真實放療設備上進行了試驗，結果如圖2所示。其中圖 2A-C為在X射線放療設備輻照的結果，圖 2D-F為在電子束放療設備輻照的結果。從結果可以看到，該劑量計在臨床設備上同樣具有較好的劑量響應性能，且對劑量響應的線性良好。從圖2G-J結果可知，該劑量計與商業化的膠片劑量計所測得的劑量場空間分布具有很好的一致性。
圖 2 高靈敏性的水凝膠光子晶體輻射劑量計在臨床放療設備上的響應性能
研究團隊將3D打印技術與上述技術相結合，實現了水凝膠光子晶體劑量計的三維化，相關研究結果見圖 3。如圖 3A所示，采用基于文獻報道合成的高帶電彈性納米粒子(HENPs)形成膠體組裝體，其結構顏色由靜電排斥力誘導組裝體產生，通過改變HENPs的質量體積分?jǐn)?shù)可以改變其結構顏色。在對其進行甲基丙烯酰化改性后，可發現該劑量材料具有很高的輻射靈敏度，同時有著優于 30 μm的空間分辨率，并能夠檢測復雜的 3D 地形劑量分布，用于臨床輻射劑量驗證。通過固體含量和丙烯酸酯改性程度，可以調整劑量計由輻射誘導的聚合物交聯程度，及其結構色反射峰波長的響應靈敏度。快速讀數、低劑量響應、高空間分辨率和良好的環境穩定性的結合凸顯了該技術在臨床放射治療應用中的地形劑量映射的轉化潛力。
研究得到了國家重點研發計劃，江蘇省自然科學基金、國家自然科學基金、國防科技工業核能技術創新中心基金、南京航空航天大學中央高校基本科研業務費專項基金及南航空航天大學研究生科研與實踐創新項目的資助。
圖 3 3D打印的光子晶體水凝膠劑量響應材料及其性能
