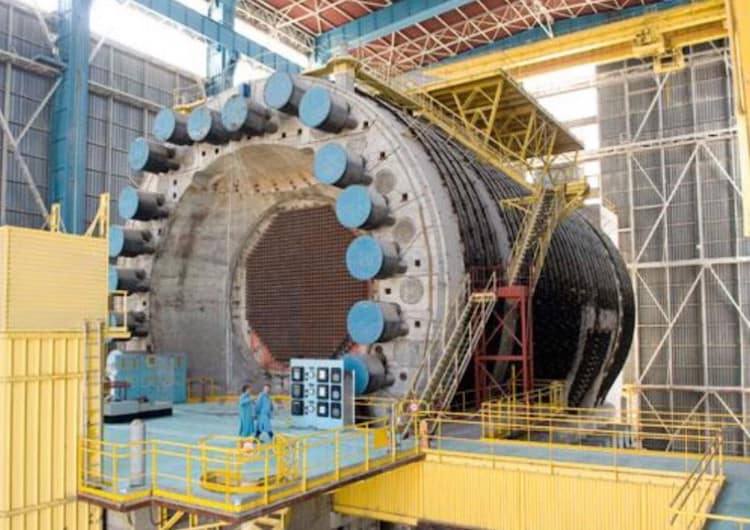

看到內部法國替代能源和原子能委員會位于馬爾庫勒的 G2 反應堆已使用平底造影技術成像。(由 Procureur等人 提供，Sci. Adv 9 ，eabq8431 (2023))

來自法國的科學家使用 μ 子成像技術對核反應堆進行了 3D 重建。研究人員表示，這項技術是第一次以這種方式使用，可以擴展到對其他大型物體進行非破壞性成像。

介子是帶電的亞原子粒子，比電子重約 200 倍。μ 子射線照相術(或 muography)分析宇宙射線中的μ子如何穿透物體并利用此信息生成二維圖像。該技術類似于醫學成像中使用的 X 射線照相術，其中宇宙射線輻射取代了人工產生的 X 射線，μ 子跟蹤器取代了射線照相板。

根據它們的能量，μ 子可以穿過數米厚的巖石或其他材料，這使得它們非常適合對厚而大的結構進行成像。事實上，該技術在過去已成功用于制作核反應堆、金字塔和火山的二維圖像。

確定局部密度

在他們的最新工作中，由巴黎薩克萊大學和法國替代能源與原子能委員會(CEA)的Sébastien Procureur領導的研究人員使用四架望遠鏡從不同角度觀察了法國一座退役的核反應堆。然后，他們使用最初為醫學應用開發的改進斷層掃描重建算法，將不同的 2D 圖像組合起來，以獲得反應堆的 3D 結構。

Procureur 解釋說：“每張圖像都提供了物體密度的測量值，但在觀察方向上進行了整合。” “通過移動望遠鏡，我們可以獲得大量在不同方向上整合的密度，然后可以確定局部密度。”

該技術能夠?qū)朔磻?yīng)堆進行精確的 3D 重建。“與要成像的體積小得多且可用 2D 圖像數量為數百甚至數千的醫學成像相比，我們在我們的工作中表明，我們可以獲得相對精確的對象的 3D 信息，即超過 30 米長，只有不到 30 張圖像，”Procureur 說。

他補充說，雖然該技術永遠無法解決此類結構中的小裂縫，但其他非侵入性方法仍然無法獲得所獲得的信息。μ介子技術可用于對運行中或退役階段的反應堆進行成像。事實上，它可能有助于事故后檢查，例如在福島事故后進行的檢查。

除了核反應堆之外，該方法還可以用于土壤研究、勘探礦山以定位礦石、土木工程和考古學。在Science Advances上報告他們工作的研究人員表示，他們現在正在分析另一個反應堆，以提高 3D 重建的準確性。“在優化測量方面還有很多工作要做，”Procureur 說。

該團隊還希望致力于 μ 介子成像的其他應用。2015 年，研究人員提出了一項使用 μ 介子監測水塔水位的實驗，幾年后，一家公司要求他們將該技術應用于遠程監測反應堆池中的水位。Procureur 說：“如果我們沒有在 2015 年進行實驗，公司甚至都不會知道這種技術的存在。” “我認為有必要繼續進行那些乍一看似乎有些牽強的實驗。”
