最常用的材料為交聯(lián)聚乙烯(XLPE)。交聯(lián)工藝過程是將線性分子結(jié)構(gòu)的聚乙烯(PE)材料通過特定的加工方式，使其形成體型網(wǎng)狀分線結(jié)構(gòu)的交聯(lián)聚乙烯。使得長期允許工作混充由700C提高到900C(或更高)，短路允許溫度由1400C提高到2500C(或更高)，在保持其原有優(yōu)良電氣性能的前提下，大大地提高了實(shí)際使用性能。

二、交聯(lián)工藝方式目前電纜行業(yè)生產(chǎn)交聯(lián)電纜的工藝方式分為三類：

● 第一類過氧化物化學(xué)交聯(lián)，包括飽合蒸氣交聯(lián)、惰性氣體交聯(lián)、熔鹽交聯(lián)、硅油交聯(lián)，國內(nèi)均采用第二種即干法化學(xué)交聯(lián);

● 第二類硅烷化學(xué)交聯(lián);

● 第三類輻照交聯(lián);

1、惰性氣體交聯(lián)――干法化學(xué)交聯(lián)采用加入過氧化合物交聯(lián)劑的聚乙烯絕緣材料，通過三層共擠完成導(dǎo)體屏蔽層――絕緣層――+絕緣屏蔽層的擠出后，連續(xù)均勻地通過充滿高溫、高壓氮?dú)獾拿芊饨宦?lián)管完成交聯(lián)過程。傳熱媒體為氮?dú)?惰性氣體)，交聯(lián)聚乙烯電氣性能優(yōu)良、生產(chǎn)范圍可達(dá)500KV級(jí)。

2、硅烷化學(xué)交聯(lián)――溫水交聯(lián)采用加入硅烷交聯(lián)劑的聚乙烯絕緣材料，通過1+2的擠出方式完成異體屏蔽層――絕緣層――絕緣屏蔽層的擠出后，將已冷卻裝盤的絕緣線芯浸入85-950C熱水中進(jìn)行水解交聯(lián)，由于濕法交聯(lián)會(huì)影響絕緣層中的含水量。一般最高電壓等級(jí)僅達(dá)10KV。

3、輻照交聯(lián)――物理交聯(lián)采用經(jīng)過改性的聚乙烯絕緣料，通過1+2的擠出方式完成異體屏蔽層――絕緣層――絕緣屏蔽層的擠出后，將冷卻后的絕緣線芯，均勻通過高能電子加速器的輻照掃描窗口完成交聯(lián)過程。輻照交聯(lián)電纜料中不加入交聯(lián)劑，在交聯(lián)時(shí)是由高能電子加速器產(chǎn)生的高能電子束有效穿透絕緣層，通過能量轉(zhuǎn)換產(chǎn)生交聯(lián)反應(yīng)的，因?yàn)殡娮訋в泻芨叩哪芰浚揖鶆虻卮┻^絕緣層，所以形成的交聯(lián)鍵結(jié)合能量高，穩(wěn)定性好。表現(xiàn)出的物理性能為，耐熱性能優(yōu)于化學(xué)交聯(lián)電纜。但由于受加速器能量級(jí)的限制(一般不超過3.0Mev電子束有效穿透厚度為10mm以下，考慮幾何因數(shù)，生產(chǎn)電纜的電壓等級(jí)僅能達(dá)到10KV，優(yōu)勢(shì)在6KV以下。

三、輻照交聯(lián)電纜特性電纜絕緣材料的老化壽命主要取決于其熱老化壽命，它是在熱作下絕緣材料內(nèi)所發(fā)生的熱氧氧化、熱裂解、熱氧化裂解，縮聚等化學(xué)反應(yīng)的速度所決定的，因此絕緣材料的熱老化壽命直接影響著電纜的使用壽命，按照化學(xué)反應(yīng)動(dòng)力學(xué)推導(dǎo)及人工加速熱老化試驗(yàn)測(cè)得的(20-30年)輻照交聯(lián)電纜長期允許工作溫度為：

1、電力電纜YJV-0.6/1KV1160C若按額定工作溫度1050C推導(dǎo)，其熱老化壽命超過60年。若按額定工作溫度900C推導(dǎo)，其熱老化壽命超過100年。

2、架空絕緣電纜JKLYJ-10KV1220C架空絕緣電纜在露天空中敷設(shè)，絕緣材料的耐環(huán)境及耐輻射性更顯重要。輻照交聯(lián)絕緣材料要經(jīng)過輻照加工，其本身就具有很好的耐輻射能力，交聯(lián)生產(chǎn)過程中所施加的輻照劑量距其破壞劑量留有很大安全裕度。聚乙烯輻射破壞劑量為1000KGY，而加工劑量約為200KGY，加之特殊配方改進(jìn)，在相當(dāng)寬的范圍內(nèi)仍是受輻射交聯(lián)狀態(tài)，所以在較長的前期使用過程中受到輻射其性能會(huì)有所提高。

四、常用塑料絕緣電纜性能對(duì)比：

目前在電纜生產(chǎn)中，最常用的絕緣塑料有聚乙烯和聚氯乙烯，其中聚乙烯材料具有更好的電氣性能及較好的交聯(lián)性，因此而發(fā)展了多種工業(yè)交聯(lián)生產(chǎn)工藝，化學(xué)交聯(lián)和輻照交聯(lián)。除下表性能以外，在生產(chǎn)和敷設(shè)過程中，目前所常用的交聯(lián)電纜的絕緣層都表現(xiàn)為硬度和強(qiáng)度較大(常溫下)，特別是比聚氯乙烯絕緣剝離難度增大。由于輻照交聯(lián)電纜的交聯(lián)性能最好、交聯(lián)度最高，相對(duì)而言剝離強(qiáng)度也最大。如果交聯(lián)電纜絕緣層的剝離比較容易(類似于聚氯乙烯)，那必然是交聯(lián)度不夠或沒有交聯(lián)。通常情況下，溫水交聯(lián)工藝生產(chǎn)的交聯(lián)電纜，出現(xiàn)交聯(lián)度不夠的情況較多，原因是該類產(chǎn)品本來交聯(lián)度就相對(duì)較低，而且交聯(lián)工藝非連續(xù)、不能自動(dòng)控制，受人為因素影響很大，容易發(fā)生欠交聯(lián)。

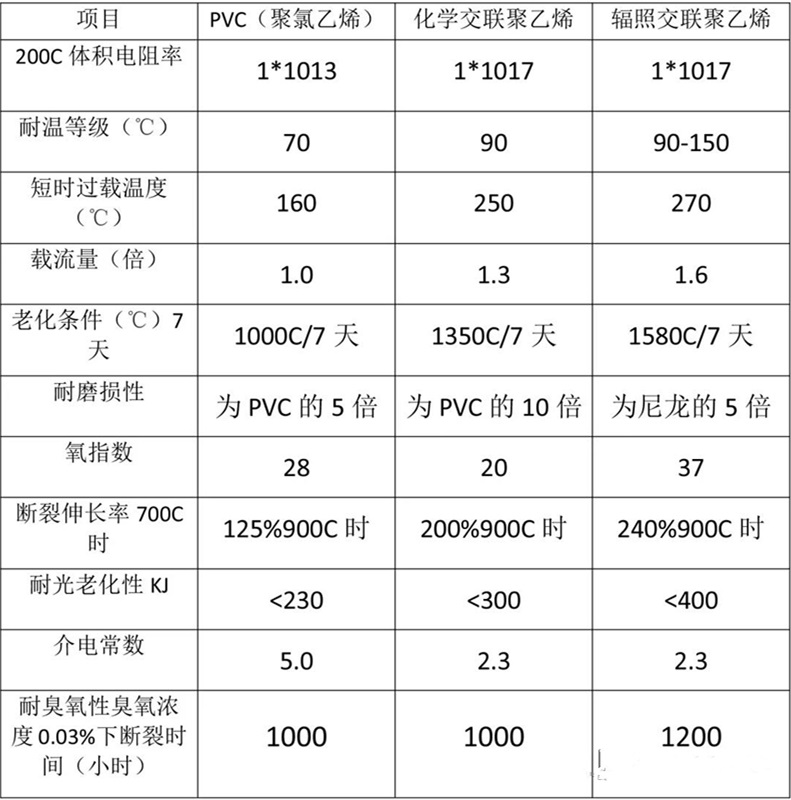

以1*70為例說明常用塑料絕緣電纜特性對(duì)比表：
