想要通過工業內窺鏡目視檢測法發現工業產品的缺陷或故障，就需要通過對實際觀測到的圖像與參考圖譜進行比對，找到符合其缺陷的類別和特征，然后才能進行判定或者驗收。由此我們就很容易了解到參考圖譜是工業內窺鏡目視檢測法最重要的影響評價依據。參考圖譜要求能夠直觀、真實、準確對相關結構、缺陷、形態、故障進行統一，盡量減少歧義或誤解，確保其可靠性。否則一旦檢測結果對圖像解釋不一致，就容易發生對圖像特征的漏判或誤判，給產品帶來嚴重的質量隱患或安全隱患。
目前，全國無損檢測標準化技術委員會已組織相關單位制訂國家標準《無損檢測 工業內窺鏡目視檢測 第2部分：圖譜》，詳情請見：國家標準項目 - 全國標準信息公共服務平臺 (samr.gov.cn)，屆時我們就有正式的國家標準作為評判依據?，F在網絡上能搜索到的相關參考圖譜大部分是企業內部資料，大多采用實例圖譜和典型圖譜進行比對的方式進行評定。為了方便大家了解相關內容，下面列出工業內窺鏡目視檢測法常見的多余物、內腔狀態、機械加工狀態、原材料表面狀態、焊縫狀態、在役裝備狀態、試驗故障以及其他故障形態的欠缺形態圖譜，僅供大家參考。
多余物圖譜
多余物的圖譜分為金屬多余物圖譜、非金屬多余物圖譜、清洗液殘留圖譜、油類殘留物圖譜四大類。多余物一般在光束照射下，會呈現出與被檢件周圍基體表面有顏色差異、亮點或有明顯變化的分界線，絲狀多余物一般為不規則形貌的羽毛狀反光線，碎屑一般為不規則形貌呈現的白色反光亮點。清洗液殘留會呈現與被檢件周圍基體表面有明顯差異的或明或暗或顏色異常反光點及印跡，如酸洗液殘留、堿性液殘留、水珠殘留等液體殘留物。油類殘留則會呈現與被檢件周圍基體表面有異常變化的顏色，顏色有黃色、紅色或白色等。
1 金屬多余物分為分散片狀多余物、分散點狀多余物、絲狀多余物等欠缺形態。圖譜如下：
2 非金屬多余物分為絮狀多余物、條狀類多余物等等欠缺形態。圖譜如下：
3 清洗液殘留分為水珠殘留、水跡殘留等欠缺形態。圖譜如下：
4 油類殘留物分為油污、潤滑油等欠缺形態。圖譜如下：
內腔狀態圖譜
內腔狀態圖譜分為銹跡圖譜、銹蝕圖譜、腐蝕圖譜、異常斑痕圖譜四大類。
銹跡在檢測時，一般會呈現與被檢件周圍基體表面有明顯變化的銹跡點，如鐵基金屬材料等銹跡處一般呈現為銹黃色或銹紅色，經酸洗除銹后，銹跡基本消失。
銹蝕是指在被檢件基體表面呈現色差較大的銹蝕現象，如鐵基金屬材料等銹蝕處一般呈現為銹深紅色，銹蝕處表面不光滑，出現凹凸不平的陰影，經酸洗除銹蝕后，無法清除。
腐蝕在檢測時呈現與被檢件周圍基體表面有顏色反差明顯的塊狀、點狀腐蝕，腐蝕處呈現為不規則、顏色多變、表面有明顯的凹凸不平的腐蝕坑的陰影，經酸洗除腐蝕后，無法清除。
如果是異常斑痕，則會呈現與被檢件周圍基體表面有明顯不同的反差光白色、紅色或藍色痕跡，異常斑痕處表面光滑，無凹陷或凸起變化的陰影。
機械加工狀態圖譜
機械加工狀態導致的欠缺圖譜主要有毛刺圖譜、翻邊圖譜、損傷(缺失)圖譜等。毛刺和翻邊在檢測時，會在管口、孔口處呈現不規則凸出狀的反光點或反光線。損傷(缺失)會呈現不符合圖樣技術要求的異常加工現象，異常加工處加工尺寸缺失(不全)或加工面出現刀痕損傷。
原材料表面狀態圖譜
原材料表面狀態導致的欠缺圖譜主要分為五大類：① 起皮、褶皺(折疊)圖譜;② 拉痕、劃痕、擦痕圖譜;③ 劃傷(拉傷)圖譜;④ 凹坑、凸起圖譜;⑤ 裂紋圖譜。
起皮主要表現在與被檢件周圍基體表面有明顯不同的白色反光亮點的片狀突起物，起皮處與周圍基體有明顯分界線。褶皺(折疊)表現為有不規則形狀或白色反光突出物，不規則反光亮點處有明顯凸起現象。如果在光束照射下，呈現與被檢件周圍基體表面有一條或多條深色直線，判定為拉痕。呈現與被檢件周圍基體表面有不規則的短劃線，判定為劃痕。呈現與被檢件周圍基體表面有不規則的片劃線，判定為擦痕。拉痕、劃痕和擦痕處分界線一般不明顯。劃傷是指與被檢件周圍基體表面形成一條或多條不規則的劃線，劃線處與基體有明顯分界線，例如對劃傷處進行深度測量，劃傷深度為11.17μm。凹坑是呈現與被檢件周圍基體表面有白色反光，反光處有明顯分界線陰影。凸起是指觀察到表面呈現為亮影的凸起物和有陰影的凸起物。裂縫是指觀察到的黑色線條或亮色線條，線條邊緣有不規則陰影。
焊縫狀態圖譜
焊縫狀態導致的欠缺圖譜主要有焊縫內表面狀態圖譜、釬焊縫圖譜、焊縫氧化圖譜、焊縫裂紋圖譜等。焊縫內表面狀態主要為焊縫內表面存在不規則陰影或有異常顏色變化的焊縫缺欠，包括焊縫成形不均勻、焊接飛濺、焊瘤、電弧擊傷、錯邊、未焊透、氣孔、焊渣等。如果是釬焊縫缺陷，我們會觀察到釬焊料熔化成形不均勻、不規則，顏色有異常變化，由此便可以判斷為釬焊情況有異常。如果是焊縫氧化，我們會觀察到焊縫區域或焊縫熱影響區有斷續的不規則黑色或亮色細線條，細線條邊緣有明顯的陰影。
在役裝備狀態圖譜
在役裝備狀態的欠缺圖譜一般為運行狀態圖譜和內表層狀態圖譜。運行狀態發生欠缺，我們直接能觀察到被檢件基體內表面無損傷、脫落或有損傷等異常變化情況，損傷、脫落處有異常顏色的變化。內表層狀態發生欠缺，則會觀察到被檢件基體內表面鍍(涂)層有分離、脫落或損傷有異常顏色的變化，分離、脫落或損傷處有明顯的分界線。
試驗故障圖譜
試驗故障圖譜一般為過燒、燒穿、燒蝕的圖譜。如果是過燒、燒穿、燒蝕，我們會觀察到被檢件基體內表面有不規則、顏色有異常變化的黑色、白色、五色等反光，反光處有明顯分界線陰影。
其他故障圖譜
其他故障圖譜還有鍍層狀態、損傷、卷邊影像圖譜。檢測時，我們可以觀察到被檢件基體內表面有不規則形狀、異常顏色變化的反光，反光處有明顯分界線陰影。

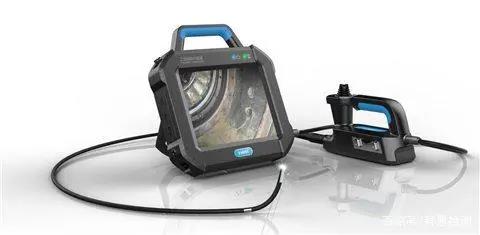

使用工業內窺鏡可在不需拆卸或破壞組裝及設備停止運行的情況下實現無損檢測，通過與參考圖譜比對，可以及時發現、了解產品的內部真實狀況，對一些設備的零部件內部表面狀況進行分析，或者對一些隱蔽或狹窄的表面部位進行有效檢測，避免一些潛在事故的發生，保證設備的正常運行。
