其實，金屬粉末的性能技術指標有很多，比如粒度、比表面積、松裝密度、振實密度、流動性等等。當然用于增材制造的金屬粉末，國家也有專門的標準進行了規定，該標準就是GB/T 39251-2020《增材制造 金屬粉末性能表征方法》。該標準中對金屬粉末的幾個關鍵指標的檢測方法進行了規定。其中空心粉的檢測方法主要為金相法和工業CT掃描法，這兩種方法雖然一直都是檢測空心粉率的最優解，但是該標準對這兩種方法的介紹并不詳細，尤其是代表金相檢測的顯微鏡法，只有很小段落的介紹， 類似實驗步驟，判定原則都是有待補充說明的。
我們之所以要強調空心粉率的檢測，就是因?yàn)榇須饪兹毕莸目招姆郏瑫?huì)直接影響增材制造最終品的抗拉強度、屈服強度等關鍵性能指標，而且空心粉率過高直接會導致產品的疲勞壽命下降。空心粉的占比和尺寸直接影響到成品件的使用性能和壽命，所以我們需要對空心粉進行有效控制，保證其質量。那么檢測金屬粉末空心粉的方法主要就是顯微鏡法、工業計算機層析成像(CT)法，于是我們拜恩工程師覺得有必要為大家詳細介紹一下這兩種方法。
一、顯微鏡法檢測空心粉及空心粉率

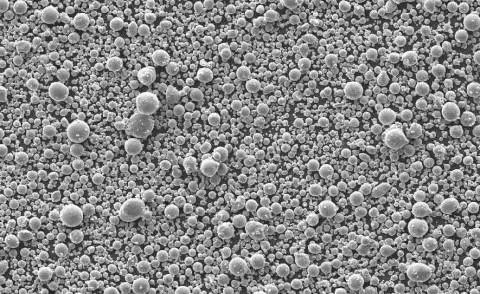

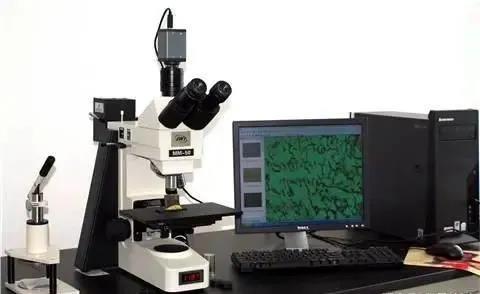

顯微鏡法也就是金相檢測法，主要是采用金相鑲樣方法將金屬粉末進行鑲樣、磨拋，得到粉末金相試樣，然后利用光學顯微鏡或掃描電子顯微鏡-背散射電子成像觀察粉末顆粒的截面圖像，統計出圖像中的粉末顆粒總數量和空心粉顆粒數量，經計算得出該批次粉末樣品的空心粉率。
步驟
首選將金屬粉末和鑲嵌材料進行充分混合。然后將粉末混合料采用熱鑲法或冷鑲法，制備得到粉末金相試樣。接著對金相試樣進行研磨、拋光、試樣磨下量宜不小于 0.5 mm，肉眼可見粉末顆粒的金屬光澤，磨拋完成后清洗、干燥試樣。然后利用光學顯微鏡(GB/T 13298)或利用掃描電子顯微鏡(GB/T 16594)對粉末金相試樣進行觀察，按照不同粒度粉末的推薦圖像放大倍數，在試樣磨拋面的不同位置觀察并拍攝顆粒截面圖像。
判定原則
1.具有灰白色截面的顆粒均判定為金屬粉末顆粒;
2.具有灰白色截面的顆粒出現封閉或半封閉暗色區域，判定為空心粉顆粒;
3.根據顯微鏡法的特點，截面最大尺寸≤5 μm 且不存在空心的顆粒不計入粉末顆粒總數量;
4.對于所有的粉末顆粒，只要存在空心，均計入空心粉顆粒數量;對于不存在空心的顆粒，位于圖像邊緣無法顯示整個截面的顆粒不計入粉末顆粒總數量;
5.對于團聚的“衛星粉”，如果顆粒之間沒有相互嵌入，則分別統計數量，如果顆粒之間相互嵌入，則判定為一個顆粒;
6.磨拋時發生破損的非完整顆粒，判定為一個顆粒。
7.圖像中的顆粒數量可利用圖像分析軟件統計，空心粉顆粒數量的統計采用圖像分析軟件和人工統計相結合的方法。
8.統計的粉末顆粒總數量推薦不少于 3000(顆或個)，或由供需雙方協定。
采用顯微鏡法檢測空心粉率要注意的是，無論是采用熱鑲法還是冷鑲法進行粉末金相制樣，都是沒有差異的。金屬粉末顆粒有不同的形態，不如不完整顆粒、微小尺寸顆粒、“衛星粉”顆粒等等，都需要明確進行識別和統計。對于尺寸≤5μm的顆粒，可以不做統計，但是如果能觀測到空心，也需要做計數處理。在此推薦觀測的粉末顆粒總數不少于3000(個或顆)。
二、工業計算機層析成像(CT)法

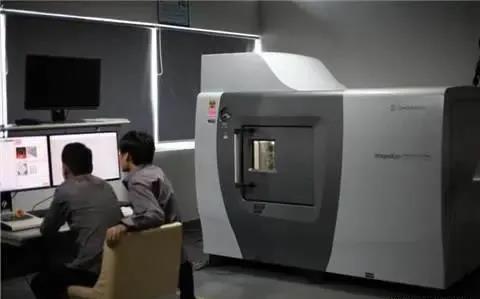

CT法主要是利用工業計算機層析成像(CT)系統，對金屬粉末進行斷層掃描，得到粉末的二維斷層圖像，通過三維重構軟件，重構出粉末顆粒的三維立體圖像，統計出二維或三維圖像中的粉末顆粒總數量和空心粉顆粒數量，經計算得出該批次粉末樣品的空心粉率。
步驟
1.根據金屬粉末粒度大小，選取合適的試管規格和夾具，將粉末樣品裝入試管中，試管兩端進行封堵，粉末裝入后應適當振實。
2.將試管裝在轉臺中心位置，裝夾保持垂直，試管水平旋轉 360°以確保樣品在檢測視場內。
3.通過調節 X 射線源電流、電壓值得到二維斷層圖像最佳的灰度值區間，宜選用低電壓、高電流以增加對比度，在確保圖像清晰度的情況下，選用最大的放大倍數。
4.掃描試管的中間區域，獲取粉末顆粒的二維斷層圖像，可利用重構軟件將二維斷層圖像重構為三維立體圖像信息，并對圖像進行對比度、
亮度等調整，過濾不必要的材料，如空氣等，使圖像便于觀察。
5.采用分析軟件對粉末樣品的二維或三維圖像分別進行粉末顆粒和空心粉顆粒數量統計，根據工業計算機層析成像(CT)法的特點，空心部分最大尺寸≤10 μm 的顆粒不計入空心粉顆粒數量，可根據需要選擇二維圖像分析或三維圖像分析。
6.統計的粉末顆粒總數量推薦不少于 20000(顆或個)，或由供需雙方協定。
二維圖像分析
1.二維圖像切片掃描時，切片厚度要大于粉末顆粒的最大直徑;
2.利用設備的圖像分析軟件自動識別樣品中所有的空心粉顆粒;
3.顆粒總數量、空心粉顆粒的統計按照顯微鏡法的規定執行。
三維圖像分析
1.統計前采用分水嶺算法將粘附的粉末顆粒進行分離，分別統計顆
粒數量，不同顏色代表獨立的顆粒;
2.統計前去除由于 CT 切片導致的非完整的顆粒;
3.顆粒內部出現封閉暗色區域即為空心顆粒。
采用工業計算機層析成像(CT)法時，我們要注意的是：不同廠家的儀器設備型號、軟件操作可能都有差異，當然，以上的操作流程屬于通用方法。我們?cè)趯?shí)際檢測時，要根據檢測儀器設備的能力進行制樣，選擇合適試管規格。CT設備的檢測分辨率通常可以達到 3μm 以下，但是對于粉末顆粒來說，空心部分尺寸小于 10 μm 左右時，一般無法清晰辨別，因此對于空心部分最大尺寸≤10 μm的顆粒，不計入空心粉顆粒數量，但是依舊計入粉末顆粒總數量。此推薦觀測的粉末顆粒總數不少于2000(個或顆)。
以上便是增材制造用金屬粉末空心粉率兩種檢測方法。顯微鏡法操作簡便、成本較低，缺點是制樣得到的空心粉顆粒截面具有隨機性，并且容易受到人為操作誤差的影響。而工業計算機層析成像(CT)法的檢測對設備、人員、環境要求較高，所以一般需要委托專業第三方檢測，因此檢測成本較高，耗時較長，但是其單次檢測粉末量較大，統計性較好。所以大家可根據 可根據產品情況及實際需求，選擇合適的空心粉率檢測方法。
