本期，讓我們通過FraunhoferIAPT研究所在3D打印應用方面的最新案例，一起來領略Fraunhofer在涵蓋材料和工藝開發以及質量保證領域?yàn)橥苿?dòng)增材制造發展作出的貢獻。



▲©FraunhoferIAPT

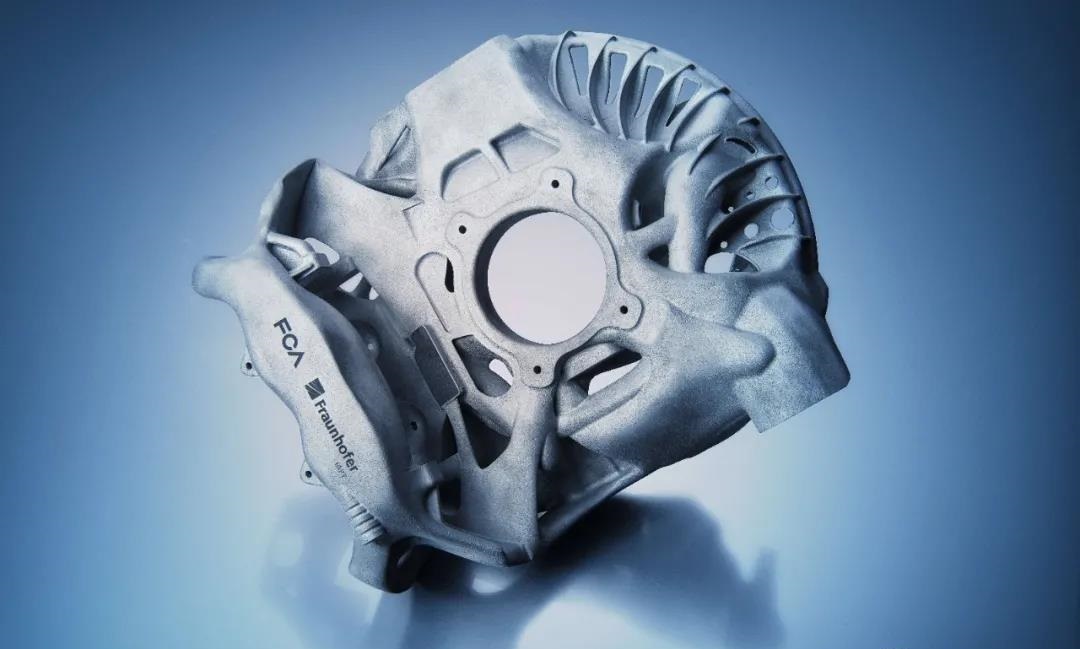

從漢堡到都靈的一項跨越國界的創新吸引了汽車愛好者的注意：菲亞特克萊斯勒汽車公司(FCA)和弗勞恩霍夫Fraunhofer增材制造技術研究所IAPT共同為FCA跑車開發了帶有集成制動鉗的3D打印輪架。



▲©FraunhoferIAPT



弗勞恩霍夫IAPT正在削減關鍵汽車零部件的成本，并將其方案推向生產領域。而這些研發工作帶來的技術轉移將幫助提高整個FCA在集成設計、材料和工藝技術領域的增材制造能力。



弗勞恩霍夫IAPT與菲亞特的增材研究合作始于一個大膽的問題：如何使用3D打印實現跑車的完整懸架系統？目前，該系統仍由輪架、制動鉗（包括液壓系統）和隔熱罩等各種獨立部件組成。過去，這些組件是單獨制造的，然后使用螺釘、密封件和墊圈分幾個步驟組裝，以形成一個完整的功能系統?？偠灾@是一個復雜、耗時且昂貴的過程。



弗勞恩霍夫IAPT與FCA設計團隊一起徹底重新考慮整個車輪懸架，以實現一體式仿生結構，至少同樣地滿足之前組件的所有功能，吸收所有力，重量-優化，并且可以通過3D打印來生產。



結果令人印象深刻：通過使用拓?fù)鋬?yōu)化，該團隊開發了一個原型，其重量比傳統制造組件的12個獨立部件輕36%。仿生優化設計極大地減少了組裝工作，由于結構更堅固而提高了疲勞強度，并且在噪音、振動和粗糙度(NVH)方面也應該表現更好。



巧妙的整體設計消除了許多典型的弱點，從而延長了其使用壽命。該組件展示了增材制造在未來汽車中的潛力，3D打印的帶集成制動鉗的輪架是世界首創，這僅僅是個開始：它是許多其他項目的起點。這個項目總體的重點是降低制造成本，通過顯著提高生產速度，F(xiàn)raunhoferIAPT這個創新項目是產學研合作的一個很好的例子。這個組件展示了如何將AM增材制造應用于豪華和跑車的批量生產。

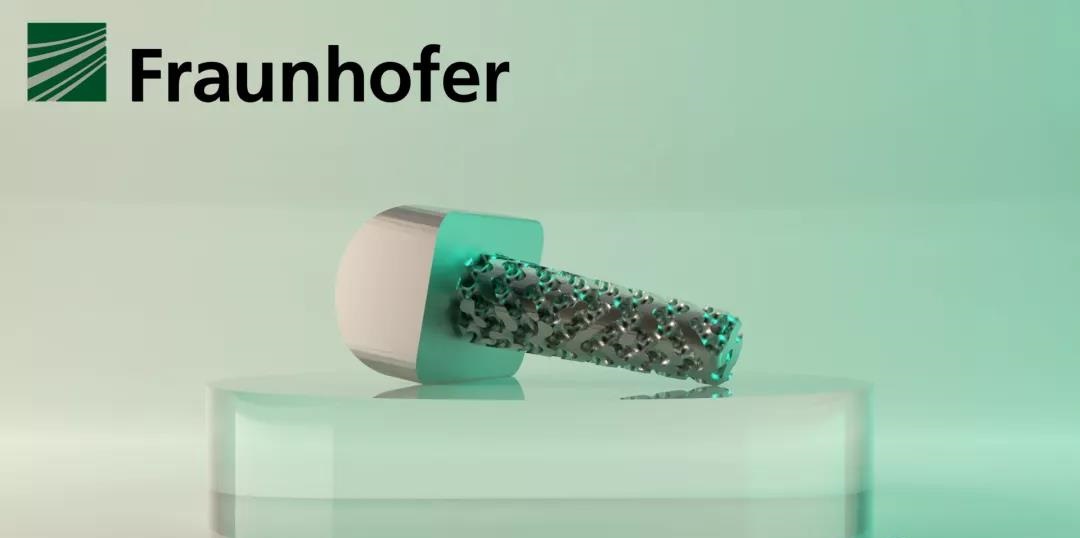

基于A(yíng)I重建個性化的患者陶瓷指關節



在FingerKIt項目中，F(xiàn)raunhoferIAPT、IKTS、ITEM、IWM和MEVIS合作首次實現了從設計到生產再到符合認證的特定患者植入物制造過程中的連續自動化流程鏈。該項目的工作重點是滿足不斷增長的手指關節植入物市場。



▲©FraunhoferIAPT



相對較小的植入物在個人配合和生物力學負荷方面有很高的要求。因此，以前的治療形式，無論是在類風濕性關節炎或外傷的情況下，都經常導致關節僵硬。為這些適應癥提供一種新的治療方式并通過個性化的關節植入物，實現手指關節的再活動是FraunhoferIAPT所參與的FingerKIt項目的核心技術目標。



作為項目的一部分，F(xiàn)raunhoferMEVIS和IWM正在開發一個模型，在此基礎上可以從2DX射線數據創建受損關節的3D圖像。將來，這將消除CT掃描的成本密集和壓力大的診斷程序。



▲©FraunhoferIAPT



開發的模型隨后將在FraunhoferIWM中用于模擬個性化植入物的生物力學要求。在這項工作的基礎上，F(xiàn)raunhoferIAPT首先創建植入物的初始設計，然后訓練算法，目的是從可用的模擬數據中自動生成個性化的植入物設計。



然后以合適的數據形式提供這些數據，用于FraunhoferIAPT和IKTS增材制造過程。



在項目中，F(xiàn)raunhoferIAPT專注于鈦模型材料的基于粘合劑的制造技術的工藝開發，F(xiàn)raunhoferIKTS負責開發合適的氧化物或氮化物陶瓷材料，旨在提高生物相容性和骨整合，從而改善植入物對原始關節的適應性特性。



FraunhoferITEM與FraunhoferIWM和FraunhoferIKTS一起負責對植入物特性的持續驗證，并正在為這些材料和要求開發新的體內模型。為了確保從一開始就快速轉移到臨床和工業應用中，所有機構在項目期間都在共同努力，以建立跨機構、符合標準的流程數字文檔。



在項目過程中及以后，將創建一個基于人工智能的開發和符合認證的個性化植入物評估中心，這在Fraunhofer弗勞恩霍夫協會和全球都是獨一無二的。
