中國科學院院士、南方科技大學理學院院長、廣東院士聯合會會員楊學明博士在接受媒體采訪時表示，深圳中能X射線自由電子激光裝置(X-rayFreedom-electronLaser,XFEL)有望在2026年建成投用。據悉，目前楊學明院士正在幫助深圳規劃建設中能XFEL，這也是深圳大科學裝置建設中極其重要的一環。
其實，不只是深圳想要這一裝置。2015破土開工的上海軟X射線自由電子激光裝置(SXFEL)已于今年5月通過測試，達到了項目指標，而規模更大、更為先進的XFEL也已經開工。
海外，美國已于2009年建成了世界上第一臺硬X射線自由電子激光裝置(XFEL)，其升級加強版預計將在明年建成使用;歐洲也在2017年啟用了目前全球最大的XFEL，該項目涉及11個國家。
讓這么多國家趨之若鶩的XFEL究竟有何魔力?
XFEL就相當于是人類在微觀世界的高速攝像機!20世紀，人類學會了利用X射線，人類的認知得以穿透物質，進入到內部世界。
但是，想要再深入微觀世界，比如了解電子的運動狀態，對光源的要求更高，人類目前觀測到的只是一團混沌的軌跡。
人類對深層次微觀世界觀測的無力在科幻作品中也有所體現。在《三體》中，三體人通過智子來破壞人類的高速加速器運行，從而阻止人類對物質深層的研究，眾多科學家也失意而終。有了XFEL，這樣的問題就能得到解決。
以目前規模最大的歐洲XFEL為例，其每秒可以發射每秒可發射多達27000個脈沖。也就是說，每秒可以捕獲2萬多張畫面。
憑借這樣的精度，人類對電子等微觀高速物體的觀測將取得長足進步。此前，歐洲研究人員就已經利用歐洲XFEL觀測了單個原子的運動，這會為控制原子或分子中的電子的運動鋪平道路，并加深對基礎物理的理解。
此外，XFEL還可用于研究蛋白質，破解細胞傳導的難題;捕捉化學反應的瞬間，解釋反應機理。除了生物和醫學，XFEL在材料、能源、生命科學等方面都會發揮極大作用。
什么是XEFL?
這一裝置有兩個要素：X射線和自由電子激光。
X射線(X-ray)其實就是X光，當然也可以叫它倫琴射線或倫琴光，這是以其發現者倫琴教授命名的，他也因這一成就獲得了諾貝爾獎。同時，倫琴也是照射量單位，用于表示存在的輻射量。
X射線本質是是一種波長極短、能量很大的電磁波，波長范圍在0.01納米到10納米之間(對應頻率范圍30拍赫茲(PHz)到30艾赫茲(EHz)。
不同波長范圍的X射線叫法不同，波長在0.01nm～0.1nm的叫做硬X射線，波長略大者被稱作軟X射線。因此，上面提到的上海和美國的XFEL區別就在于使用的X射線波長不同。
這一射線目前最為熟知的應用就是醫學檢查，機場高鐵等安檢也運用了X射線。X射線本身是具有輻射，有致癌風險，其發現者倫琴最終就死于癌癥。不過不用害怕，用于醫學檢查和安檢的X射線設備是安全的。
產生X射線的最簡單方法是用加速后的電子撞擊金屬靶。撞擊過程中，電子突然減速，其損失的動能就會以光子形式放出。此外，高強度的X射線還可由同步加速器或自由電子激光產生。
自由電子激光的概念在1971年就已經提了出來，與傳統激光使用固體、氣體、液體以及半導體作為工作介質不同，它使用自由電子作為媒介，名稱也由此而來。
自由電子是指不被約束在某一個原子內部的電子。這種電子在受到外電場或外磁場的作用時，能夠在物質中或真空中運動。
正常情況下，電子受原子核的引力影響(不同的原子核的引力不同，參考地球和月球的引力)，圍繞原子核作軌道運動。這一運動速度雖然很快，但遠未達到脫離引力的程度。
自由電子的產生有兩種。當兩個不同原子核互相靠近，并在周圍具有一定條件(例如溫度升高)的情況下，核外電子運動速度加快，使其容易被引力更強的原子核吸引，脫離原來的原子核形成自由電子。
除了兩個原子相互作用，外界因素影響(升溫)也可以制造自由電子。溫度升高，電子的運動能力增加，速度加快，有時會達到脫離原子核引力的速度，隨后形成自由電子。
可以看出，這兩種方式都是通過改變電子運動速度來實現的。目前在自由電子激光裝置中，科學家多用加速器實現電子加速。
自由電子激光實質上是一種利用自由電子為媒介的電磁輻射。早在19世紀末，經典電磁理論就預言相對論電子在改變運動方向時會沿切線方向輻射電磁波。這一猜測后來得到證實，1947年，研究人員在美國通用公司的一臺70兆電子伏特(MeV)同步加速器上觀察到了這種電磁輻射，因此也將其稱作同步輻射。
最開始，這種輻射由于消耗了加速器的能量，科學家對此很不喜歡，評價其為“寄生”。但后來，科學家發現同步輻射是具有從遠紅外到X光范圍內的連續光譜、高強度、高度準直、高度極化、特性可精確控制等優異性能的脈沖光源，可以用來開展其它光源無法實現的許多前沿科學技術研究。
所以，XFEL指的就是發出的輻射光在X光波段(0.01nm—10nm)內的自由電子激光裝置。波長在0.2-0.1nm的叫做硬X射線自由電子激光裝置(上海目前在建的就是這種);波長在0.1nm以上的稱軟X射線自由電子激光裝置。
天生不凡，性能出眾
與典型的第三代同步輻射光源相比，X射線自由電子激光在亮度、光脈沖和相干性上表現得都更好。
光脈沖就是光源按著一定時間間隔時斷時續的發光。舉例來說，在使用手電筒時，我們不停的(時間間隔相同)打開或關閉手電筒，那么光線也就會變的斷斷續續。
可以看出，為了保證光線的連續性，脈沖間隔的時間越短越好。目前科學家實現的最短間隔為80阿托秒(Attosecond)。阿托秒是一種時間單位，1個單位等于10的負18次方秒。數字可能不夠直觀，根據中國計量科學研究院研究人員王棡的說法，1阿秒之于1秒，如同1秒之于317.1億年。
那什么又是相干性呢?
首先，我們需要了解電磁波，電磁波是能量的一種，凡是高于絕對零度的物體，都會釋出電磁波。光也是一種電磁波，除了可見光之外，不可見的無線電波、微波、紅外線以及本文提到的X射線都是。
電磁波為橫波。電磁波的磁場、電場及其行進方向三者互相垂直，振幅沿傳播方向的垂直方向作周期性變化。在這里我們用正弦函數圖像來表示電磁波的傳播。

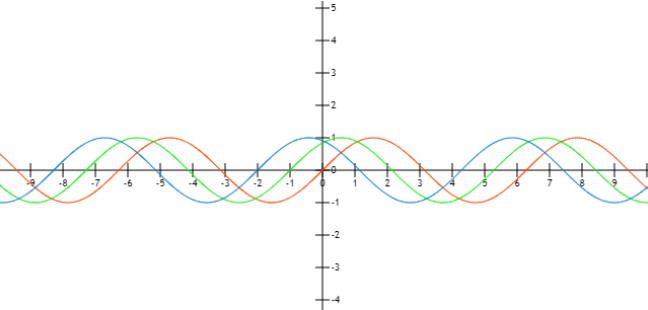

我們以下面的圖來說明：
相干意味著各個子載波之間有確定的相位關系，如果兩個正弦波滿足3個條件：振動方向相同、頻率相同、相位差恒定，那么他們就是相干的。
將圖上三個波(從左至右依次為藍綠橙)視為電磁波的子載波，我們可以發現，這三個波的震動方向(從左至右)和頻率(每條曲線峰值之間的間隔)相同，而相位(圖中三個波的相位差為1)也一直保持恒定。這時，我們就可以說這三個波互有相干性。一般來說，相干性越高，電磁波的能量也就越大。
聚焦微觀的超級裝置
XFEL雖然聚焦微觀研究，但是其建造面積卻相當巨大。全球最大的歐洲XFEL總長達到了3.4公里。這里我們以中國目前在建的上海硬X射線自由電子激光裝置為例了解其主要構造。

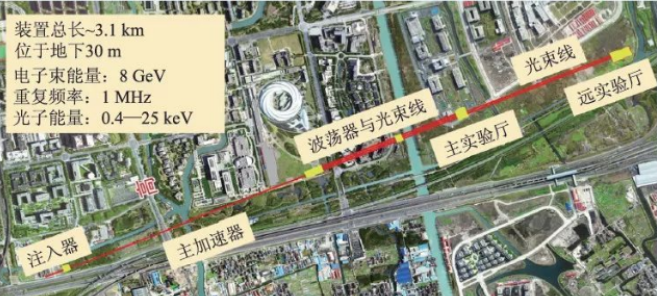

上海硬X射線自由電子激光裝置是我國迄今為止投資最大的重大科技基礎設施項目，總長3.1公里的裝置，位于地下約30米的筆直隧道，如下圖：
從上圖看出，這一裝置呈筆直分布，這是因?yàn)樽杂呻娮蛹す馐窃陔娮忧斑M(jìn)的方向上發出的光，所以它不能像同步輻射光一樣圍繞圓環運動來發出光束。建設方面的難度非常大，普通土建一般要求精度達到厘米級，而這一裝置需要達到毫米甚至微米級。
工作時，電注入器發射電子，電子隨后進入加速器并被加速接近光速，成為相對論電子，隨即進入波蕩器。

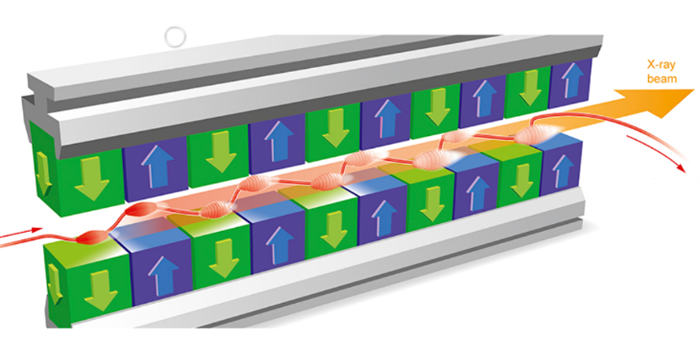

波蕩器的結構大致如上圖，其中綠色和藍色表示磁性互異的永磁體。相對論電子進入波蕩器后，由于磁場的影響，電子的運動路徑開始變成旋轉前進，在這個過程中，每個電子發出的X射線不斷增加(因?yàn)橄鄬?duì)論電子在改變運動方向時會沿切線方向輻射電磁波)。
最終，X射線從出口射出，而電子經過回旋運動失去動能(右邊紅色箭頭方向)。
