近日，武漢大學任峰教授團隊在Cell Press旗下材料旗艦期刊Matter上刊登了最新研究成果，題為Smart 3D network nanocomposites collect irradiation-induced “trash”。研究人員受到自然界雨水收集和河流排水等現象的啟發，首次報道了結合納米晶晶界(grain boundary, GB)與碳納米管(carbon nano tube, CNT)設計，具有良好導熱性能、熱穩定性、力學性能和優異抗輻照性能的塊體納米晶-碳納米管三維網絡復合結構材料。

背景介紹

核能是可滿足巨大電力需求的清潔能源，自1951年人類利用核能發電以來，相關技術已經趨于成熟，同時具有顯著的經濟效益和環境效益。然而，在先進核反應堆中，除了氦原子等大量嬗變產物外，還必須考慮高能中子輻照對結構材料造成的高離位損傷。延長核反應堆的使用壽命對提高核電站的安全性和經濟性至關重要，而對于壽命長、性能高的反應堆，其發展取決于核材料的性能。近年來，在核材料中引入大量的缺陷陷阱，如晶界、相界、自由表面和界面，被認為是實現高抗輻照的有效策略。例如，與粗晶材料相比，納米晶材料顯示出明顯增強的輻射耐受性;多層納米膜也表現出與周期厚度相關的輻射電阻。但是仍然有許多不足之處，第一，大量晶界和界面引起的高硬度會導致材料脆性，特別是對于BCC結構的金屬材料;第二，由于納米晶和多層納米結構材料的界面或晶界容量有限，無法存儲濃度更高的缺陷、嬗變?nèi)苜|(zhì)和氣體原子，因此在許多極端環境下，納米晶和多層納米結構材料仍可能在先進的核反應堆中失效，例如，形成裂縫和界面混合等;第三，大量的晶界和界面可以散射電子和聲子，從而顯著降低材料的導熱性能，這對反應堆效率和服役在高溫和強應力環境下的結構材料的熱力學性能產生不利影響。因此，為下一代先進核能系統開發同時具有優異的熱學、力學性能和高抗輻照損傷能力的能大規模生產的先進材料，是當前面臨的一項重大挑戰和緊迫任務。

本文亮點

首次將納米晶和碳納米管結合制備大塊的三維智能納米復合材料(Ф 12.8 mm×2 mm或更大)，獲得了比純納米晶材料更好的力學、熱學和抗輻照性能。

1.與豐富晶界相連接的3D CNT網絡可作為“納米垃圾箱”來收集和存儲輻照產生的氣體原子和缺陷。

2.利用離子輻照技術、SEM、TEM、HRTEM以及基于密度泛函理論的DFT計算和分子動力學模擬，證實了GB-CNT構型中“加載-輸運-卸載”抗輻照機制的存在解析了優異抗輻照性能的原因。

圖文解析

1. 三維網絡納米復合材料的微觀結構與性能

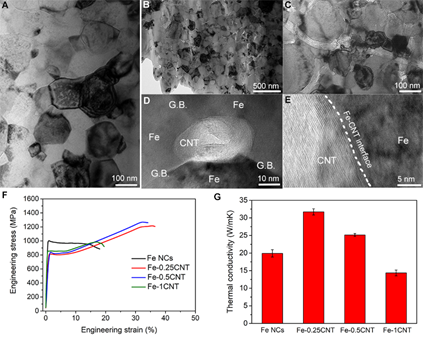

圖1. Fe-CNT納米復合材料的微觀結構表征、力學和熱導性能測試。

在這項工作中，研究人員將鐵納米晶和碳納米管網絡復合，通過放電等離子體燒結制備出了相比于納米晶鐵(Fe NCs)有著更高力學性能、導熱性能、熱穩定性和抗輻照性能的塊體Fe-CNT納米復合材料。高結晶質量的三維碳納米管網絡不僅可以為電子和聲子提供傳遞熱量的快速通道，而且通過在鐵納米晶基體和碳納米管之間的直接應力載荷傳遞機制，可以起到顯著的強化作用，提高材料的導熱性能和壓縮塑性應變。這些碳納米管網沿著晶界分布，在600和700 oC真空退火過程中可以抑制晶粒粗化，提高納米晶的熱穩定性。

2. 高劑量He+離子加溫輻照性能測試

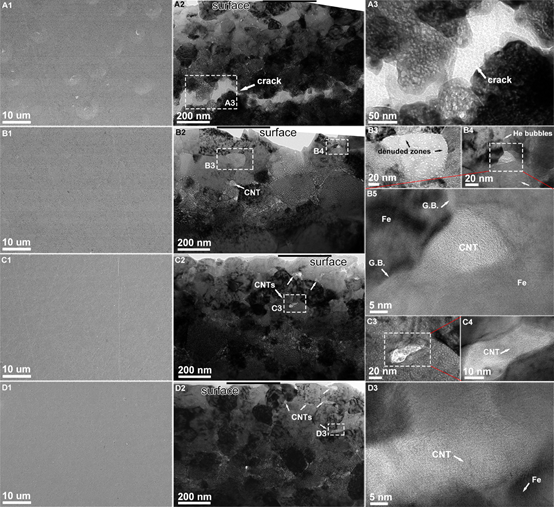

圖2. 具有不同CNT含量的Fe-CNT納米復合材料在150 keV, 3×1017 ions/cm2He+離子加溫400 ºC輻照后的表面SEM和對應的截面TEM圖。

為了評價3D CNT網絡在有效收集氣體原子方面的作用，研究了具有不同CNT含量的Fe-CNT納米復合材料在高劑量He+離子加溫輻照下的微觀結構演變。輻照的峰值He濃度位于距離樣品表面448 nm處，高達18.4 at.%。發現，在經過He+離子輻照后的Fe NCs的表面由于He原子通過晶界聚集出現了明顯的球形鼓包。相比之下，F(xiàn)e-CNT納米復合材料He+離子輻照后，沒有出現表面腫脹、鼓包和基體開裂。

通過TEM觀察了He+離子輻照后的納米復合材料中的GBs和Fe-CNT界面。首先，在輻照后的Fe-CNT復合材料中，GBs附近形成了He泡剝離區，這表明GBs可以作為輻照引起He原子和點缺陷的陷阱。由于缺陷和晶界的相互作用，He原子和點缺陷被晶界所吸收，在靠近GBs的納米晶基體中留下了沒有He原子和空位的區域。值得注意的是，在Fe-CNT界面和與CNT連通的GB中，沒有出現He泡;而在納米晶的內部和遠離CNT的GB中，可以明顯地觀察到He泡的存在。以上結果表明，塊體Fe-CNT納米復合材料能有效抑制大He泡的形成，并能存儲高濃度的He，提高耐輻照能力。

3. CNT“納米垃圾箱”及其抗輻照機理分析

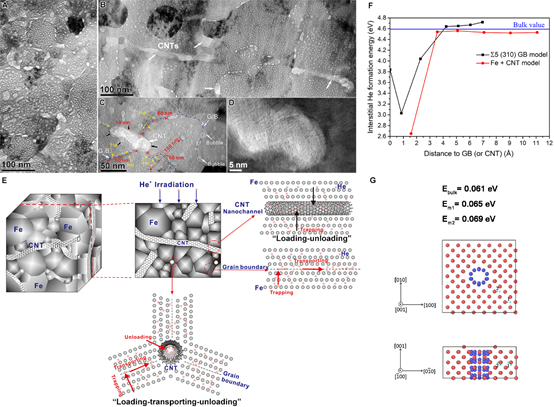

圖3. Fe-CNT納米復合材料在高劑量He+離子加溫輻照中的抗輻照性能測試和抗輻照機理分析。

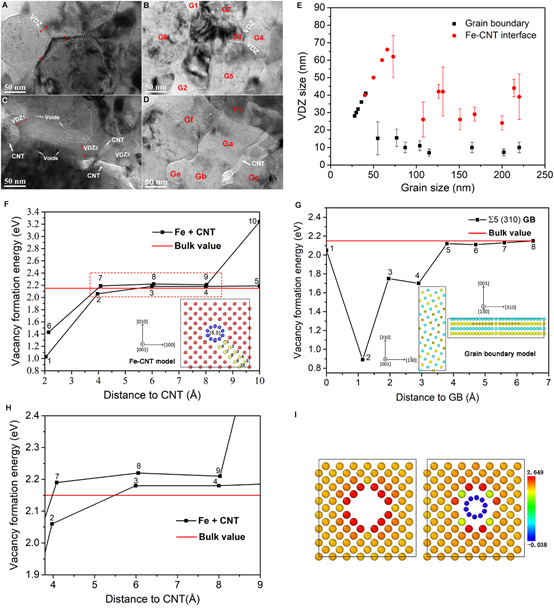

圖4. Fe-CNT納米復合材料在高能重Kr3+離子加溫輻照中的抗輻照性能測試和抗輻照機理分析。

通過載能150 keV He+離子和1.2 MeV Kr3+離子400 oC加溫輻照實驗，不僅發現了與豐富晶界結合的三維碳納米管網可以直接捕獲和存儲附近的He原子和點缺陷(“加載-卸載”機制)，還發現了鐵基體中輻照產生的He原子和點缺陷首先可以被晶界所捕獲，然后通過晶界輸運到碳納米管中釋放。最后碳納米管可以作為巨大容量的“納米垃圾箱”來存儲大量的氣體原子和缺陷(“加載-輸運-卸載”機制)，從而減少了材料內部的晶界脆化和基體開裂，以及空洞形成造成的腫脹，保持了微觀結構的穩定。輻照后的納米壓痕硬度測試，發現該納米復合材料可以有效地控制甚至消除輻照引起的缺陷和嬗變氣體原子，保持其力學性能的穩定。因此，相比于純鐵納米晶，擁有豐富晶界和三維碳納米管網的Fe-CNT納米復合材料表現出更高的抗輻照性能。

分子動力學模擬證明了晶界-碳納米管構型中“加載-輸運-卸載”抗輻照機制的存在。通過第一性原理計算揭示了納米復合材料中He/缺陷與晶界和Fe-CNT界面相互作用的能量圖景，不僅發現Fe-CNT界面處的He原子、間隙原子、空位形成能都很低，有利于三維碳納米管網收集這些輻照產生的He原子和點缺陷;還發現在納米晶鐵中嵌入碳納米管后可以增加鐵基體中的空位形成能，從而抑制基體中空洞的形成。

總結

總體來說，該論文設計并開發了一種由納米晶和碳納米管組成的具有優異的熱學、力學性能和輻照損傷自愈合能力的智能三維網絡納米復合材料的總體概念，以鐵納米晶與碳納米管復合制備的Fe-CNT納米復合材料為研究模型，通過實驗與理論計算相結合進行了驗證。這種智能三維網絡納米復合材料的發現，克服了納米晶材料存在的一些問題，進一步提高了對如何通過改變材料微觀結構和成分來同時增強材料的力學完整性、熱傳導和輻照損傷自修復能力的基本理解，它為結構材料在核能應用中面臨大量嬗變產物和嚴重離位損傷以及強的熱力學應力的挑戰提供了一種新的解決方案。

該研究成果受?chē)?guó)家自然科學基金、湖北省自然科學基金的資助，該論文以武漢大學為第一署名單位，博士研究生唐軍、魏國為共同第一作者，任峰教授為通訊作者。中國工程物理研究院的胡雙林研究員，燕山大學的沈同德教授，廈門大學的張建副教授和美國洛斯阿拉莫斯國家實驗室的汪永強博士等都對論文做出了重要貢獻。
