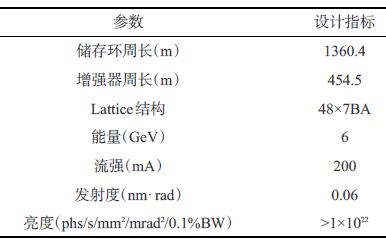

表1 HEPS加速器的主要設計指標
一、我國同步輻射光源發展助力國家科技水平的提升
中國的同步輻射裝置建設發端于中國科學技術大學的合肥光源和高能物理研究所的北京同步輻射裝置(BSRF)。BSRF 是按照“一機兩用”的方針，作為北京正負電子對撞機(BEPC)的附屬設施于1989 年建設完成的國內第一個用戶裝置。BSRF 建成以來，取得了一系列的重大成果，如SARS冠狀病毒主蛋白酶的晶體結構解析、菠菜主要捕光復合物(LHC-II)2.72Å分辨率晶體結構解析、三氧化二砷治療急性早幼粒細胞性白血病分子機制研究、碳基高效光解水催化劑研制等，也為我國同步輻射光源的后續發展培養了大批建設人才和用戶人才。
1993 年，丁大釗、方守賢和冼鼎昌三位院士高瞻遠矚地提出了在北京建設第三代同步輻射光源的建議。由于當時國家經濟實力所限，第三代光源建設經楊福家、謝希德院士等專家的大力推薦，得到上海市政府對建設光源(所需的匹配經費)的大力支持，1995 年開始了上海光源前期立項和預研工程。在陳森玉院士帶領下，高能所派出了一個完整的加速器專家團隊和部分線站專家前往上海原子核研究所(后更名為上海應用物理研究所)協助指導、推進上海光源的立項和設計工作。后來幾經周折，在廣大結構生物學專家的大力支持下，上海光源于2004 年正式開工建設。2009 年建成后成為我國同步輻射的核心裝置，為多學科的科學研究和技術發展做出了重要貢獻。
隨著我國科學水平的不斷提升，高能所于本世紀初開始謀劃發展成為一個大型的綜合性多學科科學中心。2005 年成立了多學科研究中心，并開始了綜合性科學中心的規劃布局工作。2007 年開始，這個設想逐步得到懷柔區及北京市政府和科學院的大力支持，進而成為我院在懷柔發展的一個突破點。2010 年，北京市和科學院共同簽署在懷柔建設北京綜合研究中心的合作協議，為未來發展奠定基礎。此后，在廣大用戶的大力支持下，北京綜合研究中心開始了在懷柔建設綜合性科學中心的規劃組織工作。另一方面，隨著我國經濟的發展，國家對大科學裝置建設的支持力度在持續增加。在謀劃“十二五”規劃過程中，集中建設數個大科學裝置形成綜合性國家科學中心的構想，開始得到國家發改委以及地方政府相關領導的支持。擬落戶懷柔的高能同步輻射光源驗證裝置(HEPS-TF)、綜合極端條件實驗裝置和地球環境系統數值模擬裝置同時獲批為“十二五”國家重大科技基礎設施項目。2017 年5 月，國家發改委正式批復由北京市和中國科學院聯合提交的《北京懷柔綜合性國家科學中心建設方案》，HEPS是綜合性國家科學中心的核心平臺型裝置。2019 年，在高能所HEPS項目指揮部辛勤努力和廣大用戶的大力支持下，HEPS 在北京懷柔正式開工建設，2025 年底建成后將成為懷柔綜合性國家科學中心的核心裝置。
二、HEPS 立項過程中的關鍵因素
1. 強烈的用戶需求為HEPS 立項打下了堅實的基礎
在謀劃北京懷柔大科學中心的初始階段，建設一個什么樣的光源經歷了比較長時間的論證。2007 年以來，項目團隊分別與國內材料科學界、航空發動機研制單位以及中國工程物理研究院等重大需求用戶進行了廣泛交流討論。先后組織召開了北京先進光源(HEPS初期項目名稱)初步方案暨用戶交流會、環境科學和地質科學用戶研討會、材料科學用戶研討會、生命科學用戶研討會。國內各領域的代表性用戶對高能同步輻射光源的科學意義、性能指標、主要研究定位等問題進行了深入的討論，明確了HEPS建設的緊迫性和必要性。
2009 年HEPS-TF 項目被列入《國家重大科技基礎設施建設“十二五”規劃》，2010 年8 月開始了HEPS-TF項目的調研和概念設計以及前期研究。
2011 年8 月29 日~31 日，以“高能同步輻射光源前沿科學和應用”為主題的香山科學會議在北京召開。會議圍繞高能光源的先進加速器技術、高能光源線站技術前沿、極端條件及國家安全相關科學研究、高能光源上的工程材料研究及工業應用等中心議題進行了深入的討論。與會專家認為大型高能同步輻射光源在國家重大需求、工程材料實時研究、極端條件、前沿科學相關的科學研究方面發揮著關鍵的平臺支撐作用，低發射度、儲存環能量為5-6 GeV的高能光源是一個能滿足廣大用戶迫切需求的合理方案。
2016 年12 月23 日，HEPS 項目被列為《國家重大科技基礎設施建設“十三五”規劃》(發改高技〔2016〕2736 號)優先布局的十個建設項目之一。2017 年1 月17 日~18 日，以“準極限高能光源帶來的新科學新技術”為主題的香山科學會議在北京召開。會議圍繞準極限HEPS 在物質材料科學、生命醫藥科學、工業工程應用、能源環資研究中的科學突破及其對光源的技術需求等中心議題進行了深入的討論。與會專家指出作為用戶裝置，HEPS 的建設目標需充分考慮光源性能指標與用戶需求之間的平衡，注重用戶科學需求;需與國家戰略需求、科學前沿、用戶需求相結合，成立相關的組織機構，以長遠發展的眼光，廣泛組織用戶參與探討，綜合考慮二期線站建設等因素，確定首期建設線站的選擇。
2016 年—2018 年期間，隨著HEPS項目立項工作的不斷推進，項目組針對一期擬建設的線站或?qū)嶒?yàn)方法召開了系列國內外研討會，包括成像、高壓、低維結構探針?lè)治觥⒎酃庑〗巧⑸洹⒏吣苎苌?工程材料、生物大分子微晶衍射、結構動力學、軟X射線及中能譜學、核共振散射、X射線非彈性散射等。這些會議的召開，進一步明確了各線站的應用目標，凝練了線站的功能和技術方案選擇，對線站設計和建設達成了共識。
2. 我國經濟實力的發展是高能光源先進性的關鍵
在HEPS 工程論證過程中，隨著我國經濟實力的不斷發展，根據專家的建議，國家發改委對HEPS的技術指標提出了進一步要求。為了保證HEPS建成時躋身世界一流光源行列，加速器方案設計需要充分借鑒國際加速器界先進光源設計的最新進展。
HEPS 方案的醞釀期間，恰逢國際上提出了基于儲存環進一步提高同步光亮度和橫向相干性的第四代光源的概念。特別是2012 年起，國際上已有的高能儲存環光源(如ESRF，SPring-8 和APS)均計劃將束流能量調整為6 GeV、并采用MBA結構實現超低發射度(60~150 pm·rad)，以提供高亮度和高性能的X波段同步輻射光(如ESRF UP PII、SPring-8-II、APS-U)。加速器設計上，多采用小孔徑、高梯度的四極鐵(如四極磁鐵內孔徑25 mm左右，磁場梯度80 T/m左右)，以實現高性能并控制合理的造價。由于超低發射度設計需采用很高的聚焦強度，自然色品大，所以校正自然色品需要高強度的六極磁鐵;而后者會引入極強的非線性，給光源的束流動力學性能優化帶來很大困難，其動力學孔徑相對第三代光源更小，從而對磁鐵的高階場、準直誤差等要求也更為嚴格。同時，較小的動力學孔徑，使得傳統的離軸注入累積束流的方式變得困難，需要采用基于納秒級快脈沖技術的在軸置換注入方式。此外，為了保持光源穩定運行，對勵磁電源的穩定性，磁鐵支架系統及加速器運行的隧道環境都提出了比第三代光源更為嚴格的要求，如表2。

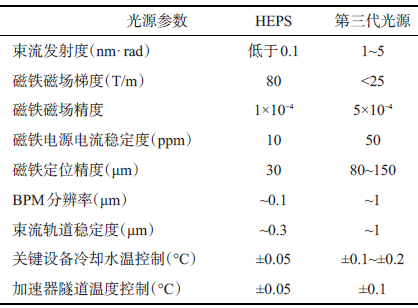

表2 HEPS儲存環的硬件要求及其與第三代光源的對比
對照第四代光源的性能指標和技術參數要求，國內當時在一些加速器、光束線和實驗站的關鍵技術上存在不小的差距，必須通過高能同步輻射光源驗證裝置(HEPS-TF)解決。2015 年2 月，HEPS-TF項目建議書獲得國家發展改革委批復。2016 年4月，HEPS-TF 初步設計報告獲得中科院批復，啟動建設。
HEPS-TF 工程設立加速器、光束線站、工程材料分總體。為了在加速器物理設計上實現HEPS的總體指標，同時確保相關的硬件技術指標，如表2，在技術和工藝上切實可行，HEPS-TF加速器分總體設置了包括物理、磁鐵、電源、插入件、束測、高頻、機械與準直、注入引出、真空和隧道環境試驗等10個系統開展物理設計的研究與優化和關鍵技術的預制研究。
經過2 年6 個月的艱苦努力，以2018 年9 月21日插入件系統的3W1 超導扭擺器通過工藝測試為標志，加速器分總體各系統完成了初步設計和任務書中所列的研制內容，并按期完成了工藝測試，所研制設備均達到了預期性能。同時，結合關鍵技術的預研，完成了HEPS 項目建議書和HEPS 可行性研究報告的相關任務。這樣，通過HEPS-TF項目的實施，形成了一個性能上先進、技術上可行的加速器設計方案，并在相關的關鍵技術上取得跨越發展，為HEPS的順利建設奠定了堅實的基礎。HEPS以接近50 億元人民幣的投資規模，成為國家發改委投資額度最大的大科學工程項目。
3. 懷柔優良的地質條件是高能光源落戶懷柔的基礎
HEPS是院市共建北京懷柔綜合性國家科學中心的核心裝置，選址工作一直受到雙方的高度關注和大力支持。由于HEPS是一個接近衍射極限的第四代光源，其束流發射度較目前國際上現有的三代光源要小一到兩個數量級，對地基的不均勻沉降和微振動有很高要求。在選址過程中，懷柔候選地的有關地質條件成為HEPS能否在北京懷柔建設的一個相對關鍵的限制條件。
HEPS初選的擬建設場地位于北京雁棲經濟開發區中部，牤牛河與沙河之間、宰相村和安各莊西面。2011 年6~7 月，高能所委托中國科學院地質與地球物理研究所對該擬建設場地進行了可行性研究勘察。結果表明該初選場地基巖埋深變化較大，深度從50 多米到230 米;由于其基巖巖性由花崗巖和火山碎屑巖經數百萬年沉積而成，其不均勻沉降較低，且選址地點離最近的八寶山-黃莊-高麗營斷裂帶距離超過600 米，宏觀地質條件滿足HEPS 建設要求。
地基的微振動方面，自2011 年開始，高能所項目人員先后多次對初選擬建設場地進行了微振動測量。測試結果表明擬建設場地水平向振幅大于垂直向振幅，安靜期間水平向振幅為50.3~84.5 nm，垂直向振幅為30.7~82.0 nm;嘈雜期間水平向振幅為57.0~117.1 nm，垂直向振幅為44.8~92.8 nm，與世界各地主要加速器的地基微振動情況相比處于中等偏差的位置。從國內來看，比上海光源的地基要穩定，但比BEPC地基要差。根據這一微振動測量結果為條件進行儲存環束流模擬的結果顯示，在出光點處，受振動影響產生的軌道畸變大于垂直光斑尺寸的50%，離10%以下這一既定目標還有一定差距，但可以通過應用軌道快反饋技術等技術條件實現所期望的10%以下目標。同時，專家建議，在加速器地基建設過程中，穩定的混凝土地基、對振動源的有效控制以及細節技術的仔細研究都是實現高能光源設計能力的必備條件。
HEPS實際建設場地后來調整到北京雁棲經濟開發區北端，離初選地址約6 公里，北側為京密引水渠，東側為牤牛河，南側為永樂大街，西側為京加路。測量得到的地質條件數據與原初選場地類似，經過項目建設人員的大力攻關，對地基進行一些創新性特殊處理，有效控制了園區內道路、內部振源、外部振源以及地面振動的影響，未來在儲存環運行時加載快軌道反饋后，可實現束流位置和角度的抖動小于束斑RMS 尺寸10%的實驗用戶需求。
一個有趣的巧合是，位于玉泉路的BSRF 和位于懷柔的HEPS都坐落于八寶山-黃莊-高麗營斷裂帶附近，像一“帶”連接起來的兩顆明珠。
三、新一代高能光源的強大支撐能力
HEPS 具有世界領先的技術指標，將極大提升對前沿科學研究的支撐能力，主要體現在以下幾個方面：
(1)提供能量上限可達300 keV 的高性能同步輻射X射線，滿足國家重大需求及工程材料方面的特殊需求;
(2)為衍射實驗提供微米量級的聚焦光斑，獲得重要但結晶十分困難的蛋白質晶體結構，解決生命科學研究的瓶頸問題;
(3)為譜學和成像研究提供nm量級的聚焦光斑，直接觀察納米尺度上的結構變化;
(4)達到ps 量級的時間分辨能力，研究物質(生命物質和非生命物質)結構變化的動力學過程，為實現物質調控奠定基礎;
(5)超高能量分辨(<1 meV)和動量分辨(0.1 nm-1)的譜學方法為精細結構研究提供條件;
(6)為開展動態、原位和極端條件下的科學研究提供了重要的平臺。
這些支撐能力將會對多個學科，如分子環境科學、極端條件下的科學研究、納米科技、催化和能源、生命科學和生物醫學的發展起著重要的推動作用。
四、結語
世界同步輻射光源的發展歷史，是一部服務廣大多學科用戶開展多學科前沿研究并取得突破性成果的歷史。其最輝煌的篇章是同步輻射X射線蛋白質晶體學方法的發展和廣泛應用，助力結構生物學家破解了眾多生命科學具有關鍵意義的蛋白質結構，并獲得了5 個諾貝爾獎。我國的同步輻射光源建設起步較晚，一直處于學習、追趕階段，未能幫助中國的科學家榮獲諾貝爾獎。HEPS光源將是首次站上領先位置的中國同步輻射光源，期待服務、支撐我國科技界廣大用戶創造更輝煌的未來。
2025 年，當HEPS 完成建設并提交用戶正式使用的時候，我們這些HEPS 的參與者和建設者可以自豪地對中國用戶說：“朋友，世界領先的HEPS 光源已經建好了，后面就看你們的了。”
