而在不同時間、不同地方進行的超聲檢測試驗，測得的信號強度會受到所選擇的探頭質量、電池表面粗糙度、探頭和電池距離，耦合劑使用質量等一系列因素影響，因此目前采用的外部超聲檢測手段則對檢測條件有著較為嚴格的要求。這使得當下研究所使用的外部超聲信號分析方法無法得到穩定而適用性強的數據支持，而限制了其在工程實際中的應用。
近期，國際能源類著名期刊《Journal of Power Sources》在線發表了一篇文章，從鋰離子電池的內部結構層面闡明超聲波在鋰離子電池中的傳播機理，提出了一種新的基于鋰離子電池內部超聲阻尼的荷電狀態檢測方法，突破了常規超聲研究局限于外部檢測的現狀，為鋰離子電池安全檢測提供新的參數和方法。文章第一作者是寧波工程學院孟康培副教授，寧波工程學院的陳曉平教授為通訊作者。

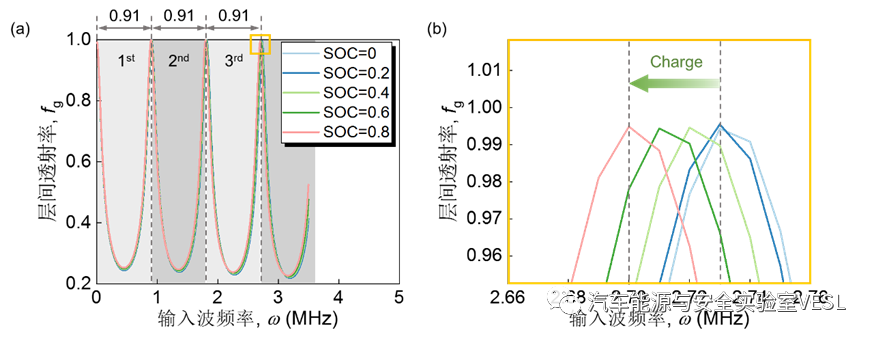

圖1 不同荷電狀態下超聲信號強度的無量綱化結果
從圖中我們可以看到四個變化規律：
(1) 隨著電池荷電狀態(SOC)的增加，信號強度逐漸增加;
(2) 隨著輸入波頻率的增加，信號強度的變化呈現出周期性的波動;
(3) 信號強度隨著輸入波頻率的增加，在周期性波動之外也呈現出一個逐漸減小的趨勢;
(4) 隨著電池SOC的增加，信號強度的峰值頻率有些微小的向左偏移，即峰值頻率略有減小。
為了解釋這些變化發生的原因，基于鋰離子電池的內部結構形式，從細觀機理上分析了超聲波穿過鋰離子電池的傳播過程。整個過程可以分為如圖2所示的三個部分。

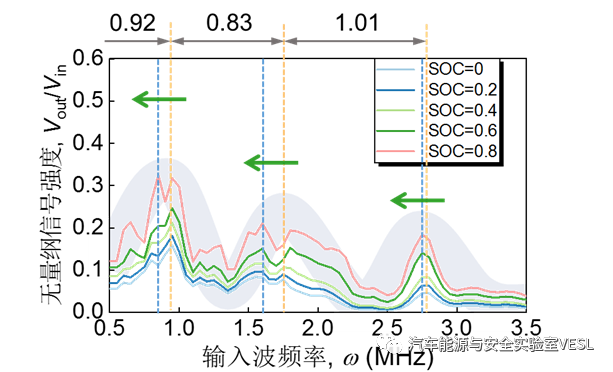

圖2 不同荷電狀態下超聲信號強度的無量綱化結果
首先，當超聲波從激發端的超聲探頭產生，穿過軟包電池的表面時會受到表面粗糙度，耦合劑質量等因素的影響而產生超聲波的耗散，這部分被稱為表面耗散;
其次，在鋰離子電池內部，正負極與隔膜的周期性排布會導致特定頻率的波無衰減通過或者無法通過的現象，即波禁帶效應，這部分由于周期性結構排布導致的效應被稱為層間耗散;
最后，正負極的活性層本身就是多孔結構，在超聲波在穿過時會發生很強的散射效應，這可以當作是活性層的材料阻尼，這部分超聲波的能量耗散被稱為阻尼耗散。
為了驗證上述分析是否成立并量化各部分耗散的程度，該研究基于波動力學方程和全局矩陣方法建立了一個超聲波在無阻尼狀態下傳播的層合解析模型。模型中各組分的厚度通過XCT掃描的結果計算得到，而各組分的力學性能通過文獻中的材料力學試驗得到。

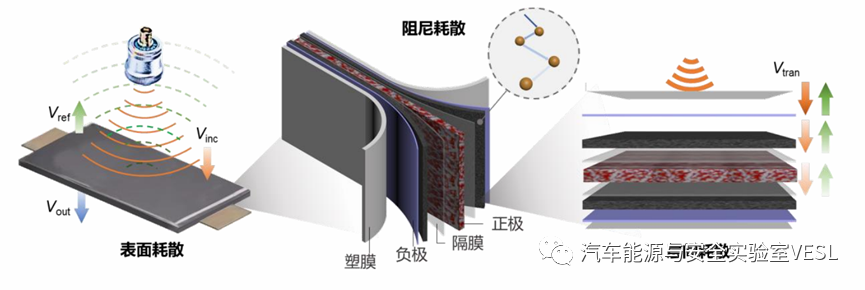

圖3 無阻尼狀態下超聲波在鋰離子電池內部傳播的解析模型在解析模型的左端施加不同頻率的簡諧波，提取右端得到的輸出波信號強度，即可得到無阻尼狀態下鋰離子電池內部組分周期性排布產生的超聲波層間透射率，結果如圖4所示。
圖4 無阻尼狀態下超聲波傳播解析模型的層間透射率我們將圖4中的解析結果和圖1處理后的試驗結果進行對比，圖1中的波峰與波峰之間的平均間距是0.92MHz，而圖4中解析結果的波峰間距是0.91 MHz。隨著電池SOC的增加，圖1中的波峰間距從0.92MHz逐漸到0.91MHz，而圖4中解析結果的波峰間距從0.91MHz逐漸減小到0.90MHz。因此，可以說解析模型的結果和試驗的結果非常吻合，這驗證了解析模型的有效性，說明解析模型計算出的超聲波層間透射率能恰當?shù)胤磻?yīng)超聲波在鋰離子電池內部傳播的層間透射率。不同的是，由于沒有阻尼耗散，層間透射率隨著輸入波頻率的增加，并沒有明顯的衰減趨勢。
到此，我們總結一下，超聲檢測記錄到的輸出信號幅值|Vout|，和輸入信號幅值|Vin|的關系可以總結為：
|Vout|=|Vin|·fs·fg·fd(1)
式中：fs是超聲波表面耗散后的透射率;fg是周期性結構導致的層間耗散透射率;fd是超聲波阻尼耗散的透射率。fs受電池表面粗糙度、耦合劑質量和探頭與電池接觸壓力等外部因素影響;而fg和fd不受外部因素影響，只和電池內部的電化學性質有關。fg可以通過計算解析模型計算得到。如果將圖1中的試驗結果與圖4中的解析結果進行組合，計算fg·fd，結果如圖5(a)所示。隨著輸入波頻率的增加，fg·fd呈現出逐漸衰減的趨勢。對這個衰減的趨勢進行指數化擬合：fs ·fd=A·e-αω(2)
即可得到一個衰減指數α。α隨鋰離子電池SOC的變化趨勢如圖5(b)，可以用一條直線進行擬合。α同樣不受外界因素影響，只和鋰離子電池內部的電化學變化相關，且和鋰電池荷電狀態呈線性變化關系。那么，α就是我們找到的一個滿足我們期待的新參數。

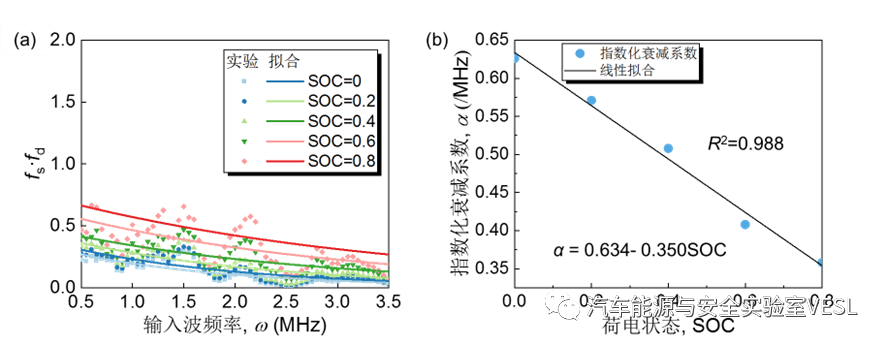

圖5 無阻尼狀態下超聲波傳播解析模型的層間透射率
最后，我們重新梳理一下得到α這個新參數的過程。
第一步，我們組合了兩對探頭的試驗結果，得到了一個較寬范圍的簡諧波掃頻測試結果。對不同SOC下的結果進行無量綱化之后，我們得到了無量綱信號強度隨收入波頻率變化的震蕩衰減趨勢。
第二步，結合鋰離子電池內部的細觀結構和排布方式，我們將超聲波通過鋰離子電池傳播中的衰減過程分為電池表面上的表面耗散、各組分周期性排布導致的層間耗散和正負極活性層超聲阻尼導致的阻尼耗散。
第三步，根據文獻中的各組分的力學性能測試結果，以及X射線CT掃描出的各組分厚度尺寸，基于波動方程和全局矩陣方法，建立無阻尼狀態下超聲波在鋰離子電池層合結構中傳播的解析模型，并計算超聲波的層間透射率fg。
第四步，根據試驗結果和解析結果，計算新參數fs·fd，之后用一個指數化衰減的方程進行擬合，得到衰減系數α。最后，線性擬合衰減系數α和電池SOC的關系。

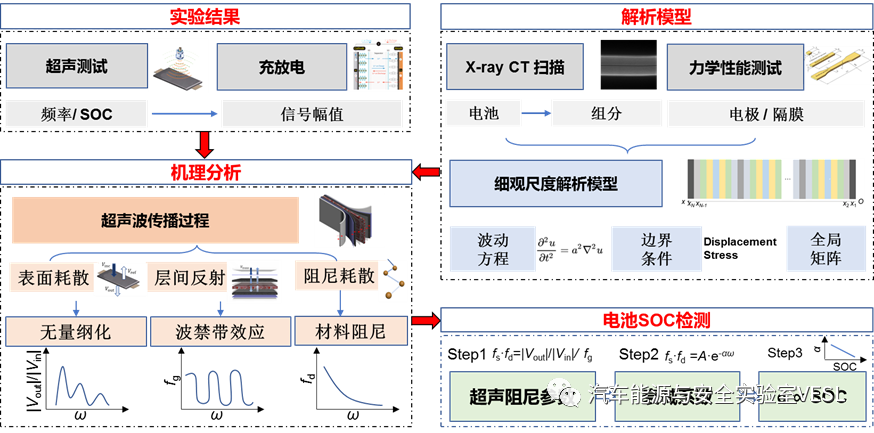

圖6 阻尼衰減系數檢測鋰離子電池SOC的方法
結論
從超聲波在鋰離子電池中的傳播機理出發，闡明了超聲波傳播中的衰減過程，最后提出了一個新的只與鋰離子電池內部電化學性質變化相關的阻尼參數，用來檢測鋰離子電池的荷電狀態。該研究工作為鋰離子電池的狀態檢測提供了一種新的思路，可以與TOF(傳播時間)和信號幅值結合，擴展到鋰離子電池健康狀態的檢測以及鋰枝晶生長的檢測。
